 Заголовок сообщения: Самодельный нижний подогрев
СообщениеДобавлено: 25 дек 2019, 22:09

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 08 мар 2016, 01:11
Сообщения: 531
место жительства: Ю.Ф.О.
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Приветствую !

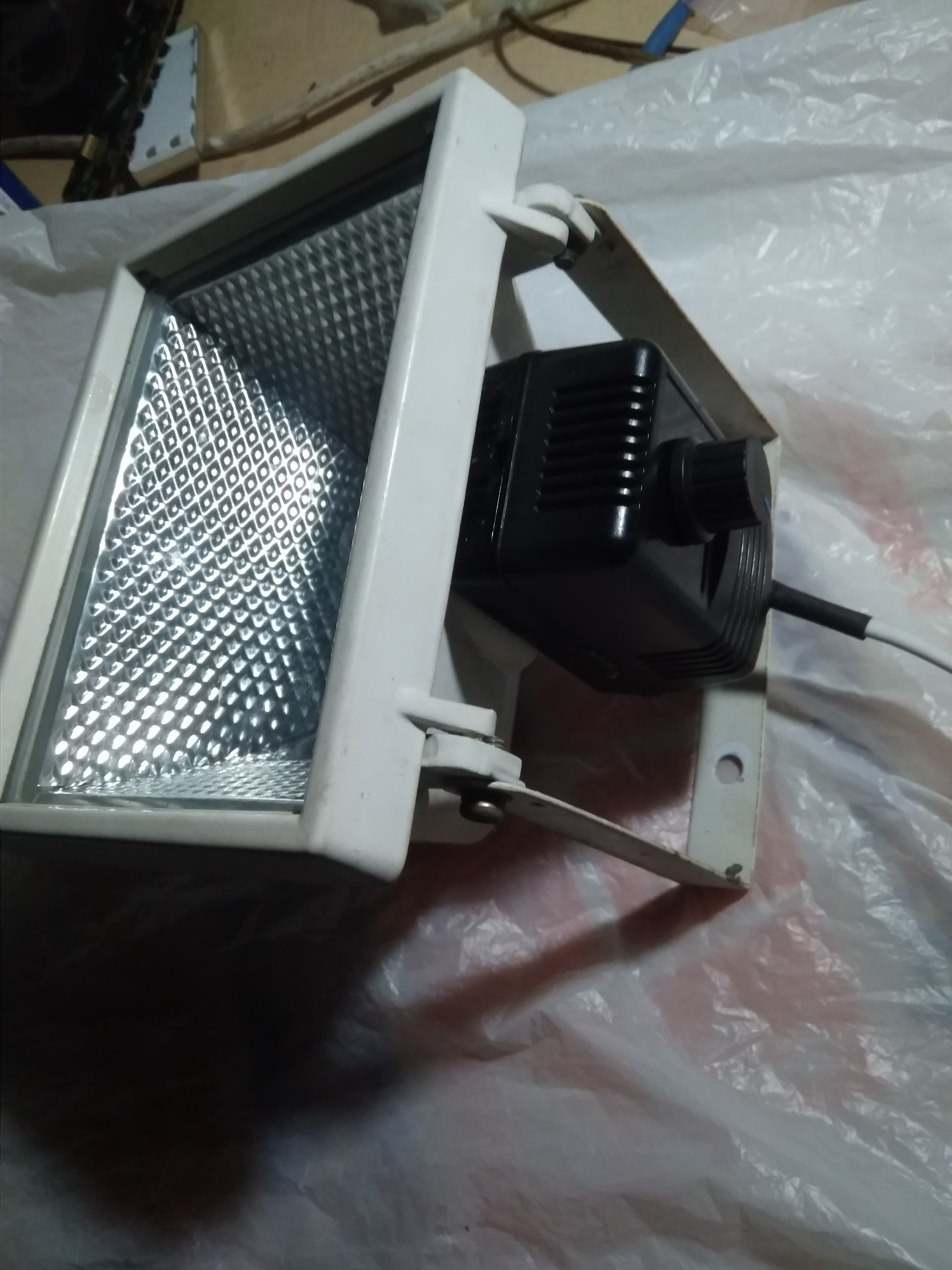

Повторил из ролика в Интернете " Нижний подогрев" из прожектора с регулятором мощности , думаю пригодится...

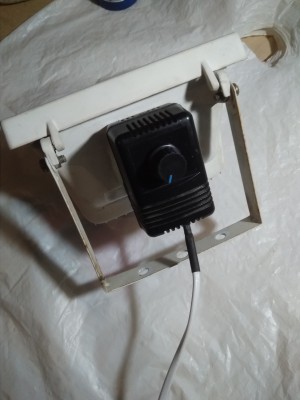

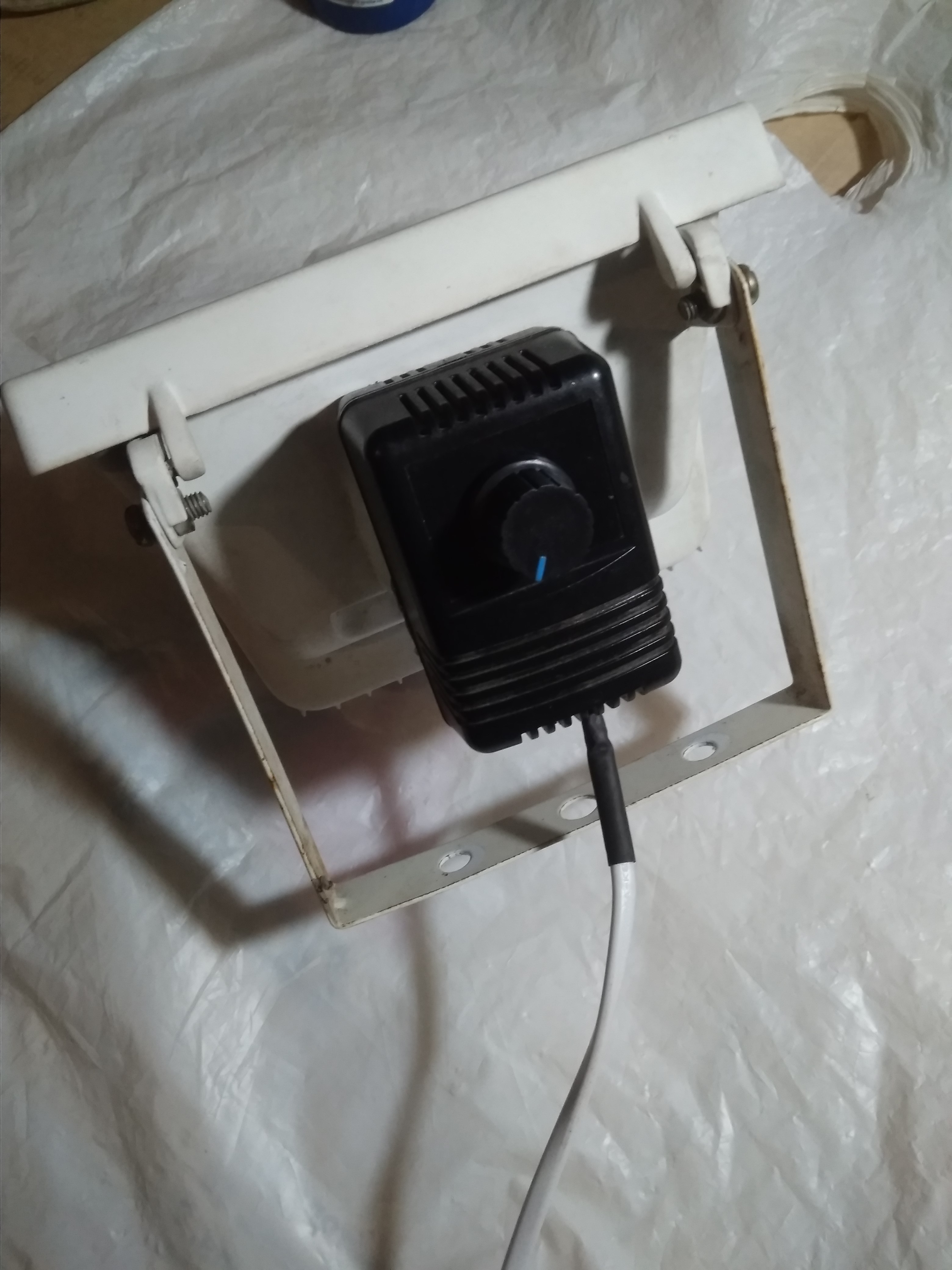

Регулятор "Воткнул" в корпус от адаптера .. Внутреннюю крышку корпуса от адаптера приклеил к прожектору , половинки "Посадил " (слегка) на термоклей чтобы ВСЕГДА была возможность открыть корпус и "Покопаться" ( в случае необходимости) в регуляторе. Лампу оставил на 500 Вт.
Осталось "Полочку "приделать под приборчик , именуемый" Нижний подогрев".
Думаю что сей вариант является очень бюджетным ...


Вложения:
IMG_20191225_221145.jpg [ 1.06 МБ | Просмотров: 87 ]
IMG_20191225_212238.jpg [ 1 МБ | Просмотров: 87 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 26 дек 2019, 04:45
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4080
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Это очень бюджетный вариант и хороший :) Лампа быстро разгоняется и тухнет, поэтому проще контролировать температуру, у меня на ИК нагревателе НП идет, вот все мечтаю на лампах собрать 8-) Так что молодец, что сделал нужный агрегат -0-

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 26 дек 2019, 10:16

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 08 мар 2016, 01:11
Сообщения: 531
место жительства: Ю.Ф.О.
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Приветствую !
Самое " Не прикольное" в процессе работы с нижним подогревом есть то , что как-то нужно зафиксировать на подогреваемой плате датчик термопары с " Мультика" , придавить или ещё как-то ...
Хочу положить на прожектор плату-донор ( НЕ ТОТ что на фото ) , и не знаю , не отвалятся ли "Детальки " на внутренней её стороне ( та , что к стеклу).. Но это уже не по теме рассуждения..

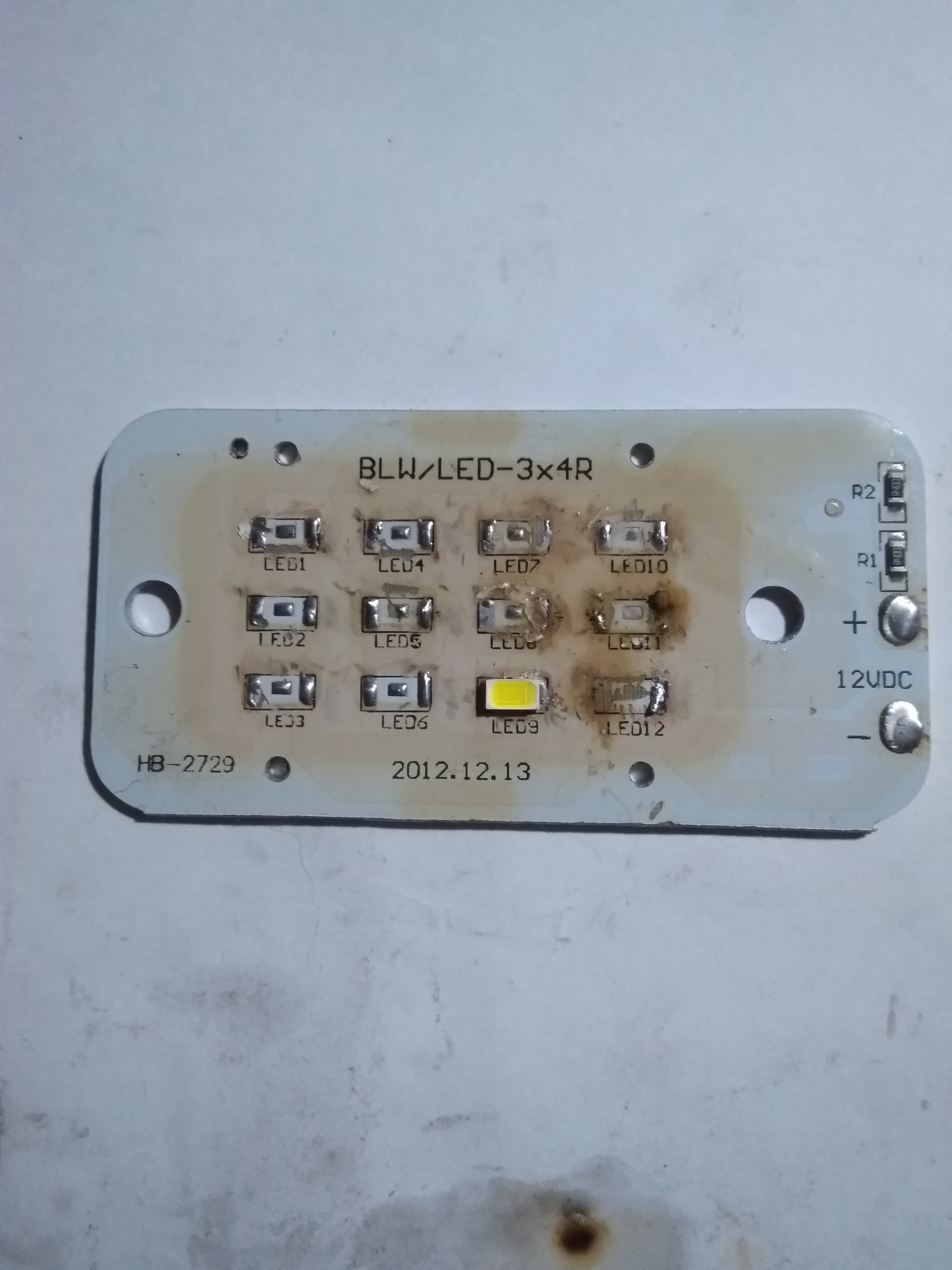

На фото объект из-за которого , собственно , был изготовлен нижний подогрев..
Будет произведена попытка "Общего " нагрева всего полигона , залуженные диоды и флюс уже будут все на местах , чтоб прогреть ( попытаться) только единожды... Но ( на верное ) без фена сверху здесь не обойтись ??
Позже напишу , как получается с данным нижним подогревом...


Вложения:
IMG_20191225_223218.jpg [ 1.31 МБ | Просмотров: 79 ]


Последний раз редактировалось wilde 27 дек 2019, 23:12, всего редактировалось 1 раз.
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 26 дек 2019, 15:28
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4080
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Выпаивать и запаивать можно без фена. Температуру термопарой никогда не замеряю, просто включаю нагреватель и жду когда начнет плавиться припой :)

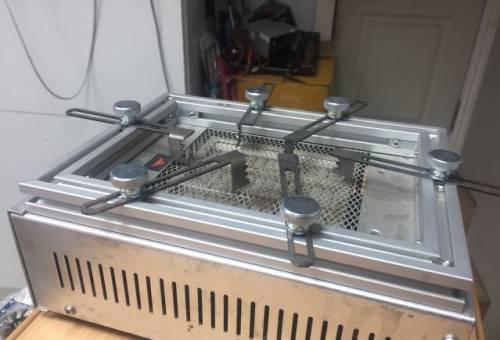

Сделай лапки крепления платы, хоть какие, лишь бы держали плату :)
Вложение:
123.jpg [ 24.12 КБ | Просмотров: 71 ]

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 28 дек 2019, 14:03

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 08 мар 2016, 01:11
Сообщения: 531
место жительства: Ю.Ф.О.
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Приветствую !
Делюсь опытом о самодельном "Нижнем подогреве" , автором которого я Не являюсь .

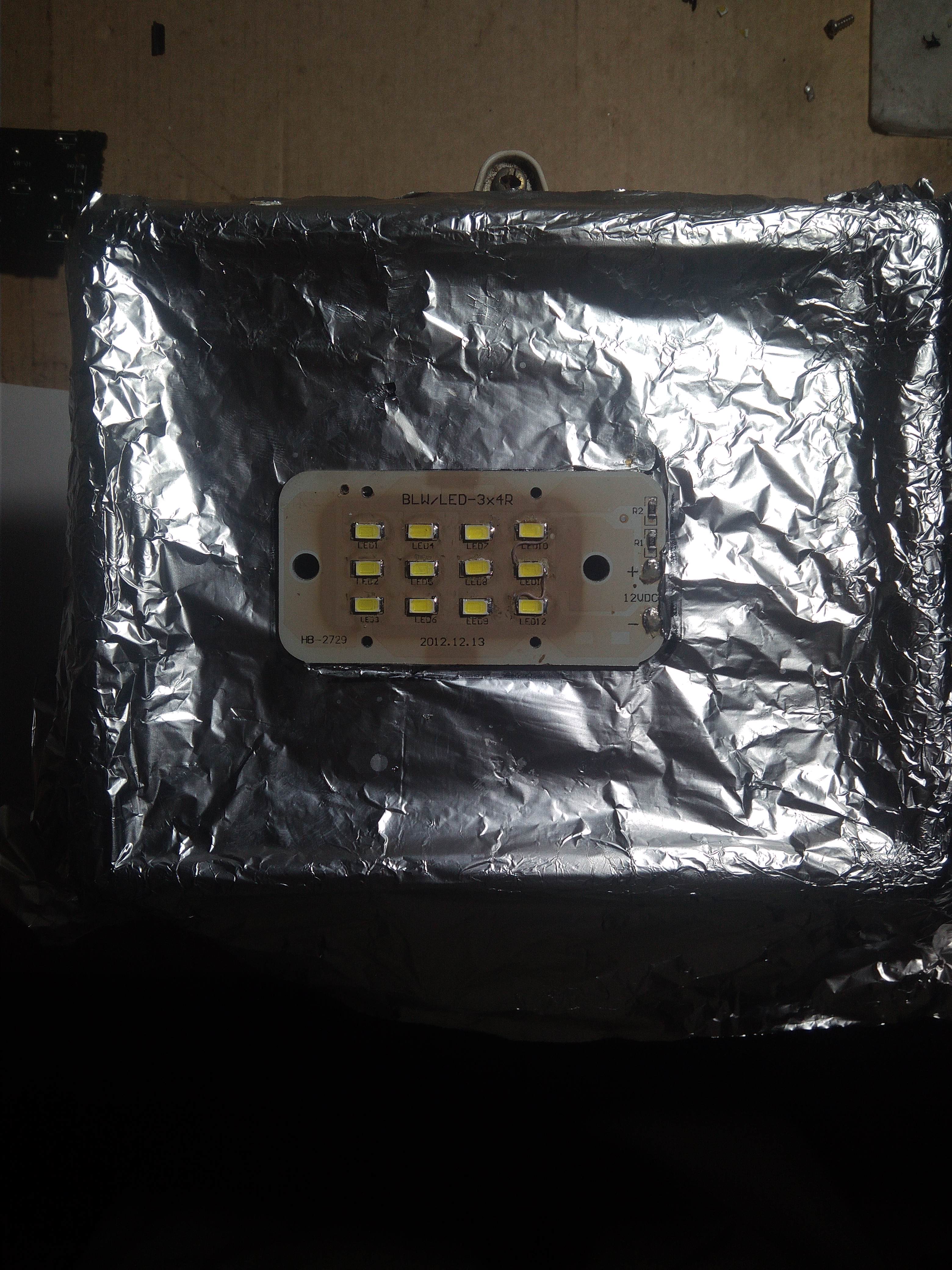

Положил на стекло прожектора плату-донор. На ней разместил подготовленные под "Посадку" св.диоды . Включил на всю мощность регулятор и просто дождался начала расплавления припоя (свинцового , "Родной" припой был удалён ранее).

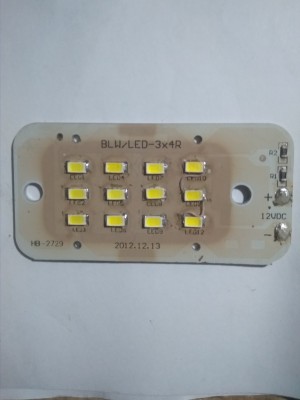

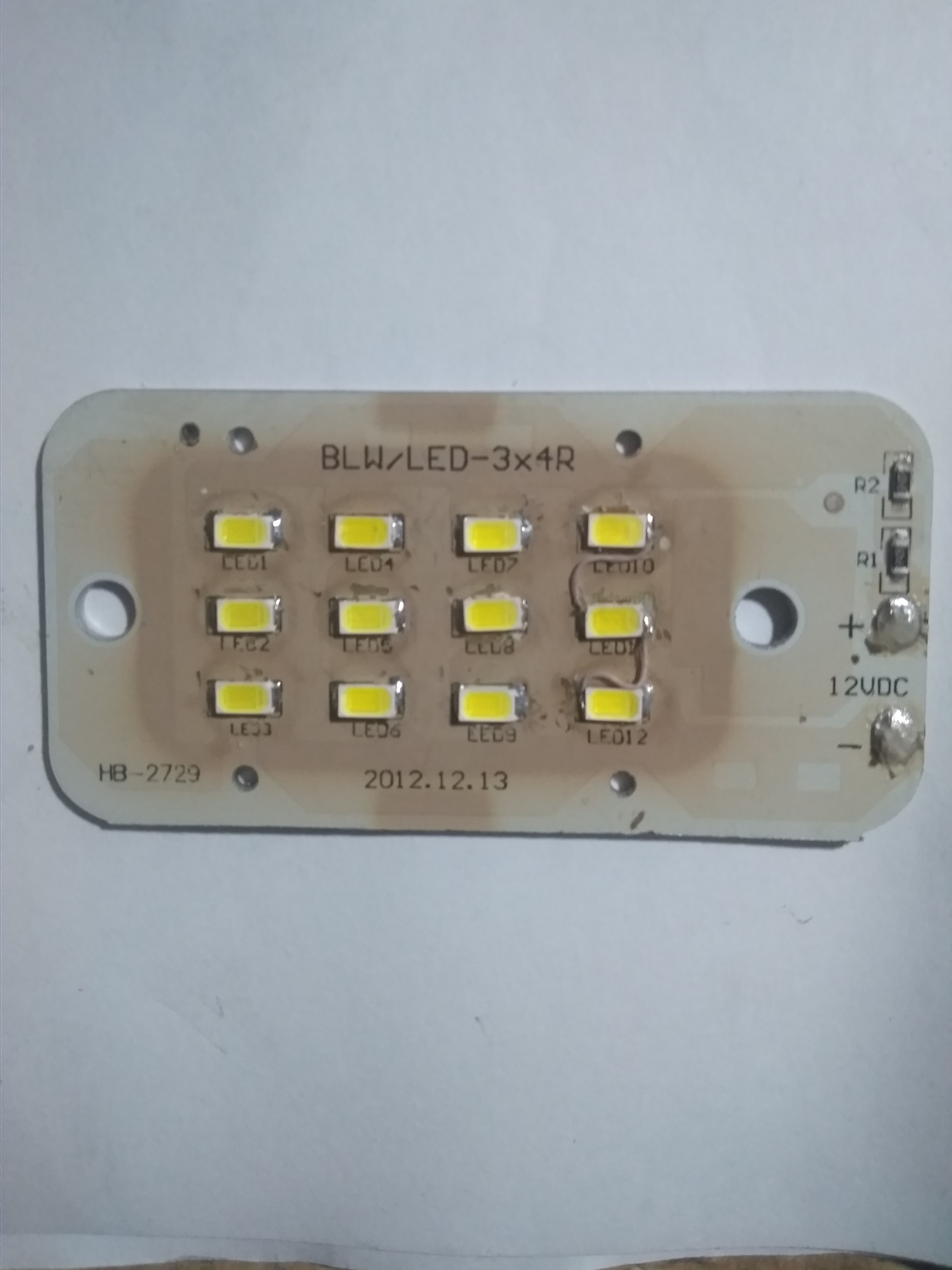

С замерами величины температуры подогреваемой платы абсолютно не "Заморачивался" .. Припой расплавился и диоды "Сели " на свои места .. Плата потемнела , но это пустяк... Фен действительно НЕ понадобился!! -0-
Отдельная БЛАГОДАРНОСТЬ -- Sergey -- за совет по контролю за величиной температуры , а то бы пришлось с термопарой "Возиться" ещё..
Дорожки между некоторыми диодами на плате были несколько "Изуродованными " мной при " Поднятии " диодов паяльником ( можно было и на стекле прожектора их "Поднять" ).. Проводами их восстановил.
НО.. Это первый в жизни опыт при работе с "Нижним подогревом" :oops:
Теперь можно попробовать текстолитовую плату прогреть. и выпаять..
"Ножки " позже продумаю обязательно...


Вложения:
IMG_20191228_134342.jpg [ 1.11 МБ | Просмотров: 56 ]
IMG_20191228_134757_BURST1.jpg [ 1.36 МБ | Просмотров: 56 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 05 янв 2020, 05:15
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4080
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Отличный результат для первых экспериментов! :) Продолжай сообщать о плюсах и минусах

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 05 янв 2020, 16:35

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 08 мар 2016, 01:11
Сообщения: 531
место жительства: Ю.Ф.О.
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Приветствую !
Метал. площадка выдержала нагрев без деформации (фото в пред.постах).
Нагрел донора , текстолит небольшую плату ( всю сразу) , припой начал плавиться , нагрев не отключил, после удаления с платы элементов (много было), и остывания платы произвёл визуальный контроль оной...
Вывернуло её , " Бедолагу" , пропеллером ... :lol:
Надо будет попробовать выключить нагрев после расплавления олова.. :D .
Плюсы всё те же, элементы снимаются с платы на ура, мягко и комфортно.. Запах палёного текстолита не в счёт .. ;)


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Самодельный нижний подогрев
СообщениеДобавлено: 09 янв 2020, 04:18
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4080
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Главное сразу отключать, лампа в отличии от ИК нагревателя остывает быстрее, поэтому деформаций платы можно избежать, главное потренироваться :)
