На выводе 9 вроде как и не плохо,но по длительности урезан примерно на половину.
Ну да,абсолютно! Да исчо и отрицательная составляющая откуда то взялась.
Интересно как зависит форма сигнала (пин 8) от регулировки частоты(R13) и фазы (R35)?

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

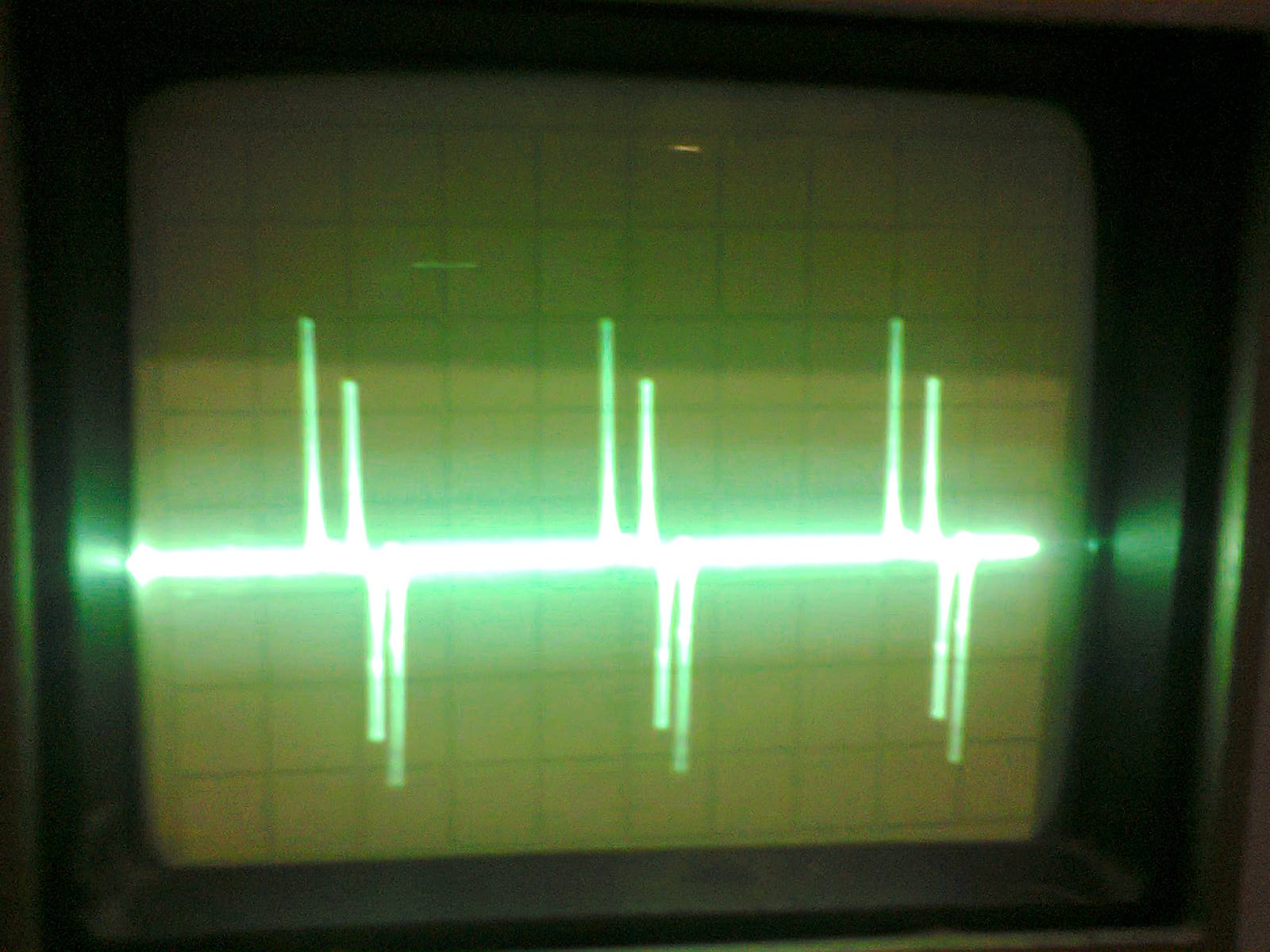

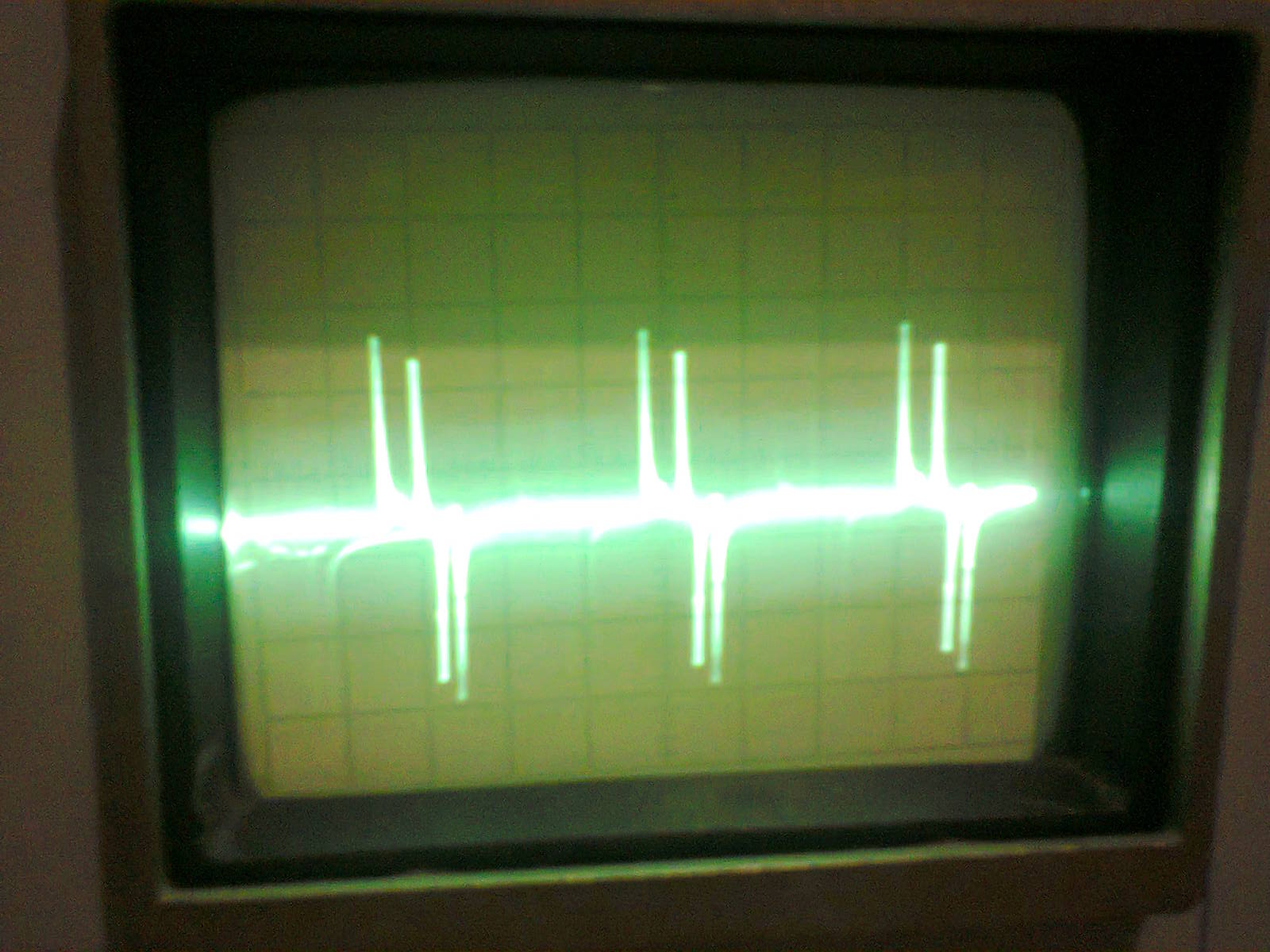

посмотрел, R13 реально меняет частоту, а R35 изменяет высоту первого пика, на картинке видно... буду проверять обвязку микросхемы, мож чего напаял нетого...

проверил обвязку, номиналы как указано на схеме, без ошибок ... поменял микросхему на другую, новую, результат тот же...

Добрый день. Собрал такой-же регенератор. Кто нибудь получил достойный результат? Результаты Синхросмеси получил как топикстартер. ССИ (Катод VD4) получил красивую картинку, период 64 мкС, импульс 4.7 мкС. На КСИ (на катоде VD3)Завален передний фронт , импульс 191-192мкС. Первое включение Не заработал. Пощупал осциком перед резистором R44, сигнал есть. Поставил перемычку, сигнал появился , но есть снег. Не большой, но настроение портит. Может ли быть снег из-за слишком сильного сигнала? В телевидео не силен. За ранее спасибо. Где можно посмотреть правильные картинки в контрольных точках?

Лично я ничего такого не собирал, так что ничего сказать не могу...

Обычно снег из-за слабого сигнала всегда появляется...
ТС уже давным-давно у нас не появлялся- тема то ужасно древняя...
