 Заголовок сообщения: LUXEON TL-2156F не запускается
СообщениеДобавлено: 19 янв 2020, 21:29

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Всем привет! :)
Ребят помогите с энным чудом. Лично я такой вижу в первые и инфы найти не могу. Все шасси что нахожу не подходят.
Привезли с поломкой включается и спустя некоторое время тухнет и больше никакой реакции. Потом включится через енное время.
Включил тв и пустил в работу, спустя минут 7-8 он потух не понятным образом ( индикатор синего цвета и ДР И РР ) и пойми в каком режиме..
Вскрыл его и ахнул, море трещин в пайке. Ну я завёл трактор и поехал пахать. Спустя долгого времени с лампой и паяльником поле вспахал. Визуально все детали целые, не чёрные, литы не вздутые. Включил тв и нагрузил его двд вставил диск. ТВ работал, спустя пол часа я ушел тв оставил работать. Через три часа я вернулся, был удевлён, он продолжал работать. И так три дня его гонял на двд клипах. На четвертый день он меня огорчил, не включился.
Теперь проблема такова. При включении в сеть слышно запуск БП и нагрузка размагнитки. При нажатии на Р+ ТДКС издает тихий краткий визг ( буквально секунду ) и на этом всё, слышно странное журчание ИТ. Пробывал прогревать литы, ноль, тоже самое.
Состав:
Проц-tda TDA 9381PS/N3/3
Кадр-TDA-4864AJ
БП-STR G5653
ТДКС-BSC60C
Транзюк- TT2140 звонится нормально
CW7805 и CW7808
Я так понимаю что нет строчной развёртки. Резюки все вроде целые, диоды так же звонятся нормально.
Да чуть не упустил момент. Возле STR G5653 обнаружил лопнувший С810 вроде 681 2KV. Точ такого под рукой нет, установил 561К 2KV. Ничего не изменилось. Или может это STRка здохла, под рукой таких нет, надо бы убедится. Я всё по инету заказываю.
Замеры не делал, жду Вас что бы ткнули носом где. После Цешки до этих пор боюсь питание на лите БП проверять. :D
Прилагаю фото платы, так как схему не нашел.


Вложения:
DSC_0470.JPG [ 277.09 КБ | Просмотров: 471 ]

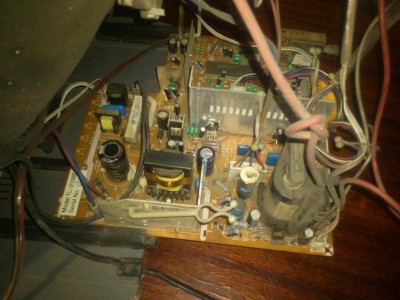

DSC_0471.JPG [ 311.51 КБ | Просмотров: 471 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 19 янв 2020, 21:57
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 24 ноя 2014, 18:20
Сообщения: 817
Откуда: Город Невест
место жительства: Иваново
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
шасси ETE-2

_________________
О, как пленяет запах канифоли !


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 19 янв 2020, 22:03

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Miron писал(а):
шасси ETE-2


Спасибочки! За поищу.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 20 янв 2020, 06:29
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 17 дек 2016, 12:29
Сообщения: 1854
место жительства: Казахстан
практический опыт в радиоэлектронике: от 5-ти лет и более
Замеры нужны в первую очередь, правила то читал или нет,тут есть подобные темы что и как измерять, уже избито все, питание строчки, проца, питание ТМС. Запускающие импульсы строчки, и так далее, и возможно плохо перепахал ещё :D


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 21 янв 2020, 14:05

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Да вот как раз перепахал хорошо. Даже с мультиком чуть не каждую ножку на контакт с пайкой. :?
Пока отложил. Нечайно раздавили матрицу в ноуте, :( жду новую. Потом продолжу.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 02 фев 2020, 16:39

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Подключил лампу в разрыв преду. При первом включении лампа моргнула и тухнет ( есть накал ), есть ДР. При запуске РР лампа работает вспышками переодично 4-5 секундам с легким визгом ТДКС, как будто пытается запускаться. Я так понимаю что лампа потребляет завышенное питание, так как вспышки яркие. И за эти секунды защита отключается и снова происходит запуск РР.
Строчный Транзюк звонится нормально, ТТ2140 не стал менять, показатели идентичны новому (выпаивал ). STR G5653 перепаял на новую ( тоже самое ) Ещё обратил внимание, на лите БП питание не сохраняется.
Дайте путь не тему как зделать замеры. Не могу найти. Перелопатил кучу тем. :? В гугле тоже не нахожу.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 02 фев 2020, 17:13
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 17 дек 2016, 12:29
Сообщения: 1854
место жительства: Казахстан
практический опыт в радиоэлектронике: от 5-ти лет и более
Лампу какой мощности используешь, проверяй литы в горячей стороне и вторичной БП, сетевая банка исправна? Лишним не будет, проверяй все что питает ТДКС по вторичным цепям, исправность ОС тож надо проверить, не верю что в инете нет тем, утонешь :D и тут на форуме найдёшь.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 03 фев 2020, 12:53

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Лампа 100W. Другой нету. Лит в БП? Так он же работал три дня. :?
Лит в БП 150mf под рукой такого нету, для проверки думаю спарить два лита. Я так понимаю их нужно подключить паралельно, или я ошибаюсь?


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 03 фев 2020, 13:23

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
Znaika писал(а):
не верю что в инете нет тем, утонешь :D и тут на форуме найдёшь.


Да стоит только гугле вписать БП так он всё о блоках системника выкидывает. :mad:


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: LUXEON TL-2156F не запускается
СообщениеДобавлено: 03 фев 2020, 15:30

Автор
Не в сети
пользователь
Аватара пользователя

Зарегистрирован: 23 фев 2019, 03:24
Сообщения: 121
Откуда: Украина
место жительства: украина
практический опыт в радиоэлектронике: начинающий (менее 1 года)
На лите 220/160 при запуске в РР скачок 118в и падение до 49.3в, через несколько секунд снова скачок до 118в и падение 78.5в и эти 78.5 так и остаются без изминений, Так же в ДР на лите 220/160 78в.
+115 в ДР +78.6 в РР +49.3
+18- в ДР +13 в РР +9 Тоесть получается занижено.
+5 в ДР +4 и в РР +4
+15 в ДР +8.55 в РР падение до +5.56 потом скачёк до +15.6 и снова +8.56
+3.3 в ДР +3.25 и в РР +3.24
Что ещё надо замерить? :?:
Почему по схеме С809 -330mf450v а установлен -150mf450v??? :? Может это как то влиять на мою ситуацыю?

Заменил лит С817 35v1000mf. После замены, запуск в РР ТДКС завижжал +18 пригнуло выше +20 и вылетел ТТ2140.
Что подскажите?
