RAINFORD, model 3745, шасси 11AK20M-6, - не запускается блок питания.
Состав:
- кин...............IRICO, 37XS110Y22 - DC05
-micom.............ST6387B1/FIA
-IF...................STV8223B
-SAW................K6259K
-VIDEO..............STV2118B
-Delay...............STV2180A-BC
-Sound...............TDA2822M
-Vertical.............TDA1771
-HOT.................2SC5388
-FBT..................11425086B/30002051
-Tuner................TECC2949VG28B
-TR Chopper........OREGA 40346 - 11
-SMPS................MC44603AP & 2SK3114
-другие мс..........KA317, MC7809CT, KA7805
-ПДУ..................930
-РР/ДР................112V/118V
-Amp RGB...........C2482 & F421
Входная неисправность - не включается, мигает индикатор.

Был пробит HOT - C5388.Поставил MD1803DFX c известной переделкой: емкость(С602)между предвыходным BD679A и HOT поставил - 220mkF/35V; исключил параллельную цепочку из дросселя L602 и R602, вместо неё сейчас стоит джампер, вместо R605(47R) поставил 33R и добавил диод FR207 (параллельно R605),катод соединен с базой НОТ. Проверил предварительно литы в горячей и холодной части БП, включил ТВ в сеть 220V, - мигает индикатор ДР, вместо 112V только 0,4 - 1,2V. Поставил в разрыв цепи +В последовательно (вместо дросселя L802) лампу 220V 100W, - то же самое. Убрал лампу, СР - отключена.Включаю ТВ в сеть 220V и ТВ включается в ДР, все вых. напряжения БП согласно схемы : 112, 12, 9, 5V. Подключаю параллельно С821(100mkF/200V) лампу (на 220V 100W) и БП не запускается в нормальный режим, выходное напряжение: вместо 112V только 0,4- 1,2V; на входном С808 ( 100mkF/450V) ... 296V. Обвязку мс проверил, неисправность пока не вижу. Менял,временно, R813(120к) на 100к, - ничего не дало. Может этот резистор следует уменьшить до 82к - 75к ? Х.Х. - норма, а в РР БП не выходит.
Нужна схема БП с МС44603 без оптрона и TL431, в инете её не нашел.

PS. на 1 и 2 пинах МС44603 для устойчивого запуска генератора должно быть не ниже 12 - 12,5V; по замеру только 11,7 и 11,3V. Нужна пробная замена мс, наверное ?

_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)

Чо у нас с коллекторной нагрузкой НОТа???только заменой

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Ну так к С821(100mkF/200V) подкинь ёмкость и проверь на лампочку. И в обвязке МС44603 проверь ёмкости. Вообще-то, при замене полевика, нужно и МС44603 менять, но у тебя она кажется жива. Есть-ли на ней пульсирующие напруги?

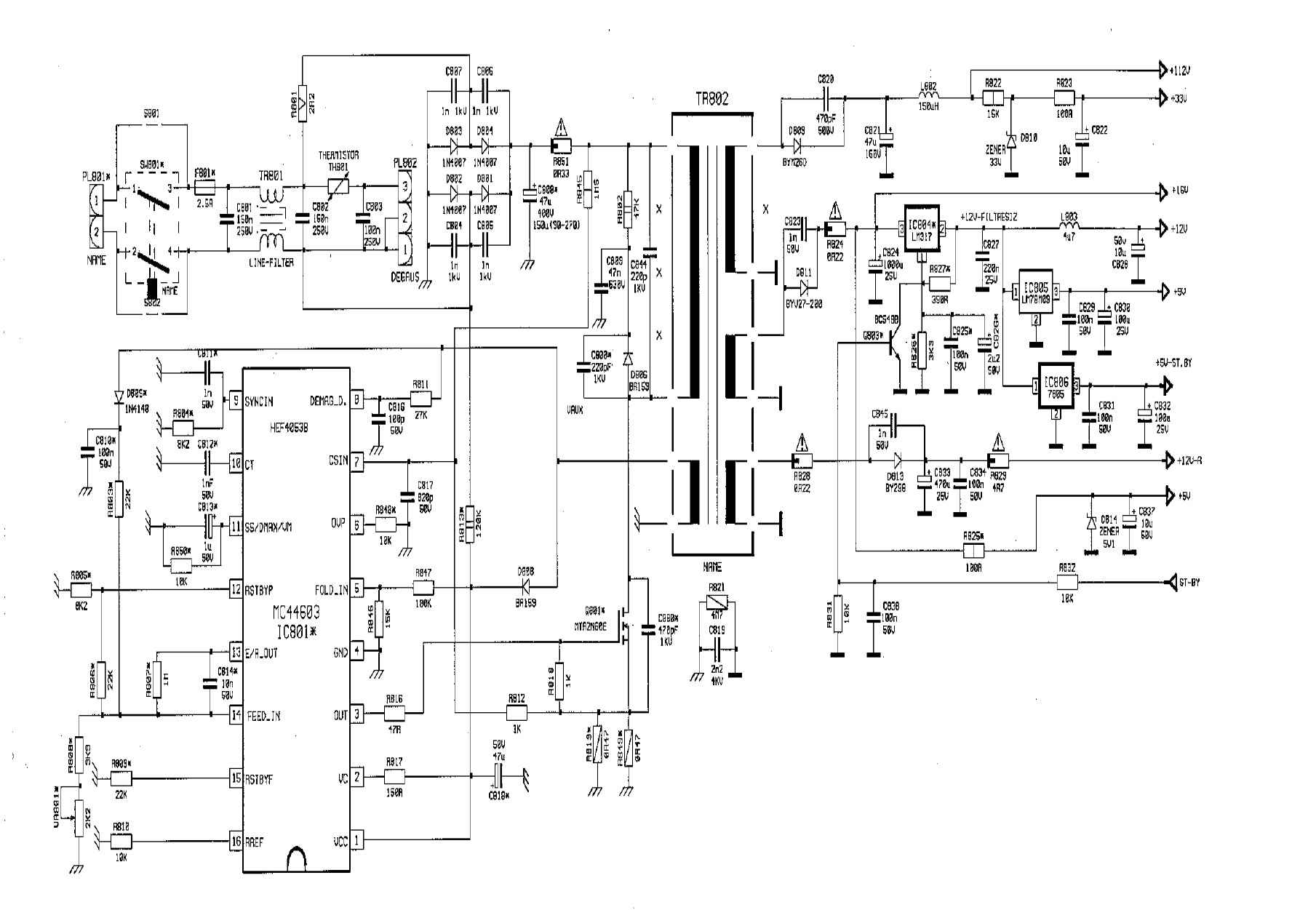

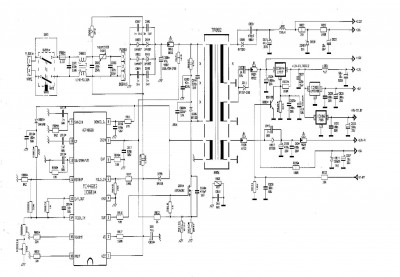

Посмотри вот эту схему БП.

Шутить изволим? Эта схема ему и нада.
В ней отродясь полевик стоит,а меняется именно парой.
Ща ты ему бейцы заморочишь!!
Это БП откуда тут НОТ???
Но тут малец с поправкой влез.
Кто не работает не ест,ты спутал батя!

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

ТДКС будто бы исправный.
За схему СПАСИБО. На мс есть пульсирующие напруги, - наверно, старт-стопный режим, и есть маленькая надежда, что она жива.
Если правильно понял, то меняется пара: мс и полевик.
В обвязке мс проверил всё, кроме чип-конденсаторов.
По даташит:
1пин .....9-14,5V
Проверю обвязку мс 2-й раз,может что-то пропустил.
Нашел в инете для шасси 11АК20М-6: on/off -111V/118V.
P.S. БП включился в рабочий режим при нагрузке - параллельно С821 включена лампа 220V 40W; на этой нагрузке напряжение регулируется в пределах 67 - 92 V, выше 92V не получается, - БП переходит в старт-стопный режим ( 0 - 28V ) , лампа мигает. Когда получится устранить дефект в БП и получить в РР вых. напряжение 111V, тогда подключу СР ( через ламу 220V 100W ).

_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)

Параллельно С821 лампу надо 40W т.к. 100W может давать перегруз, а вот вместо дросселя вроде как и незачем подключать. Это не совет, а мои умазаключения.

_________________
О, как пленяет запах канифоли !

Про перегруз уже понял, потому и подключил позже лампу 40W. А лампу на 100W обычно включаю в цепь +В последовательно, если сомневаюсь в исправности ТДКС. Если на лампе при включении в РР падает напряжение 35-45V, то ТДКС, как правило, - исправный; если на лампе падает 80-90 -100V, то в СР есть К.З., чаще всего - кз витки в коллекторной обмотке ТДКС. Лампа позволяет сохранить живым НОТ.

_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)

Цитата:
Чо у нас с коллекторной нагрузкой HOTа???

Когда включил с MD1803DFX , - в цепи VIDEO напряжение медленно увеличилось до 50V и HOT остался живым. Поэтому ответил, что: ТДКС будто бы исправный.

Для дополнительной проверки БП завтра сниму мс с платы.

_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)

Устал я!! Ни чо не читаешь!!

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Читаю !! Но иногда смысл спрятан и нужно время или предварительная подготовка, чтобы его увидеть. Пока работаю с БП и вижу, что нужно заменить мс и, м.б., ключ.
Вчера увидел, что, возможно, есть утечка 8 пин на общий провод - 250 Ом (тестер 43101) и, - 50 Ом (омметр М57Д); для достоверности сейчас сниму мс.
Цена на мс: 142грн (оригинал) и ещё такие цены:25-42грн. Наверно, придется покупать - дешевую ( решение за клиентом ).

Отсоединил с помощью иглы 8-й вывод мс от схемы, - утечка подтвердилась. Теперь резонный вопрос: Обычно меняют на дешевую или дорогую ? И почему обыкновенно меняют пару ?

P.S. БП запускался с лампой на 40W ( при С818 - 220mkF/35V, C808 -100mkF/450V ). Поставил С818 - 47mkF/50V и С808 - 47mkF/400V, как по схеме и - запуска не было. Это ещё один аргумент для замены мс.
