Тело после мастера, он определил что неисправна микросхема 3s0680r в горячей. Новую микру ставил сам, выписывал в Китае.Толку ноль , светодиод на морде горит( значит дежурное есть) , при включении моргнет пару раз а тело не запускается , так и было до замены. Микросхемы звонятся одинаково.
Суть пока не в этом, суть в том какие шлейфы от тела можно откидывать для проверки напряжений. Я вот раньше тело вверх ногами ставил и проверял напряги, но вы смеялись что я так делаю. Пока вытащил шасси полностью, думаю что с отключенной строкой и лампой можно. Плату ПК и шлейф отклоняющей можно откидывать ? Как Вы делаете ?

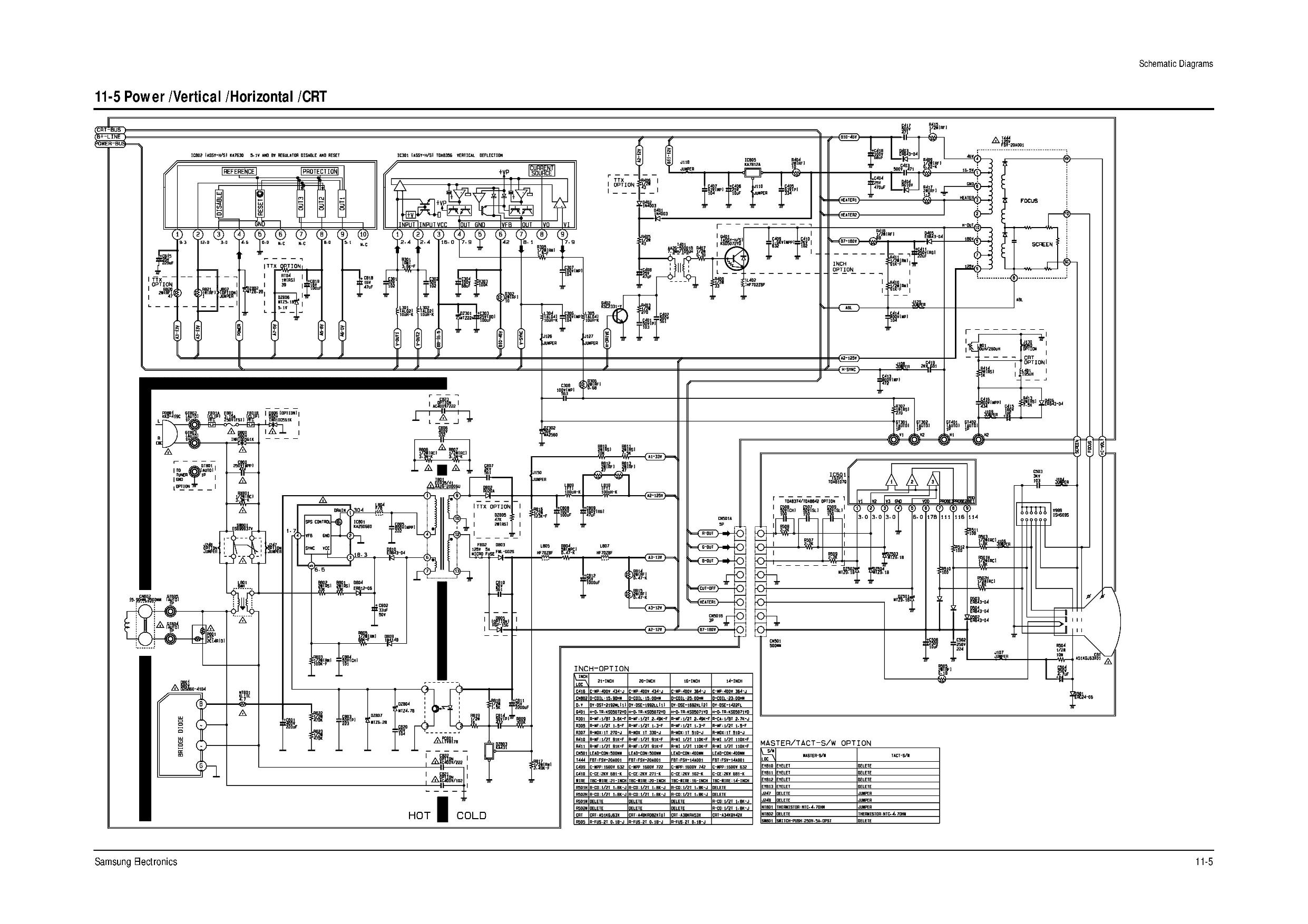

P.S Схему нашел, выложу вместе с замерами. Хочу сделать телевизор с минимальной помощью с вашей стороны!

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Пока строчная отключена то можно. Потом, когда строчку запускать будешь, то отклонялку отцеплять нельзя- может HOT выбить . Плату с кинескопа можно и снять, хотя она в принципе и не мешает.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Все понятно. Спасибо! Пошел делать замеры.
Отключил шасси полностью от тела. Светодиод в дежурном режиме моргает.
Сетевая банка(C801) = 312 вольт.
Откинул L805,L809, кинул лампочку(60 ватт) на С808,лампочка моргает = 0-145 вольт.
С811 =14,5в
Замеры 3s0680r(IC801) 1=312в 2=gnd 3=13-15вв 4=0в (виноват оптопара PC801) ? 5=0в ( значит пробит D809)? Заменил диод с рабочего донора, напряжение на его катоде так и не увидел.
