Витязь 21CTV780-3FL
шасси МШ-73
проц. TDA9381PS/N3/1/1752
VITYAZ 2602
память 24C08w6
строчн.PET-22-22B
тюнер СК-В-568Е
Схемы в нашей базе нет.
Нашёл на стороннем ресурсе схему.
Телевизор не вкл. нашёл перегоревший предохранитель FU601 заменил-что то щёлкнуло...
Напряжения нет ни 12 ни 5вольт на силовом конденсаторе 315 сидит и всё...
не могу понять где шим у этого телевизора...
Прошу помощи!

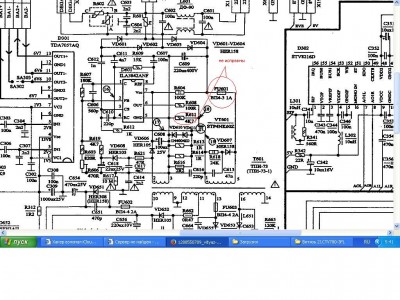

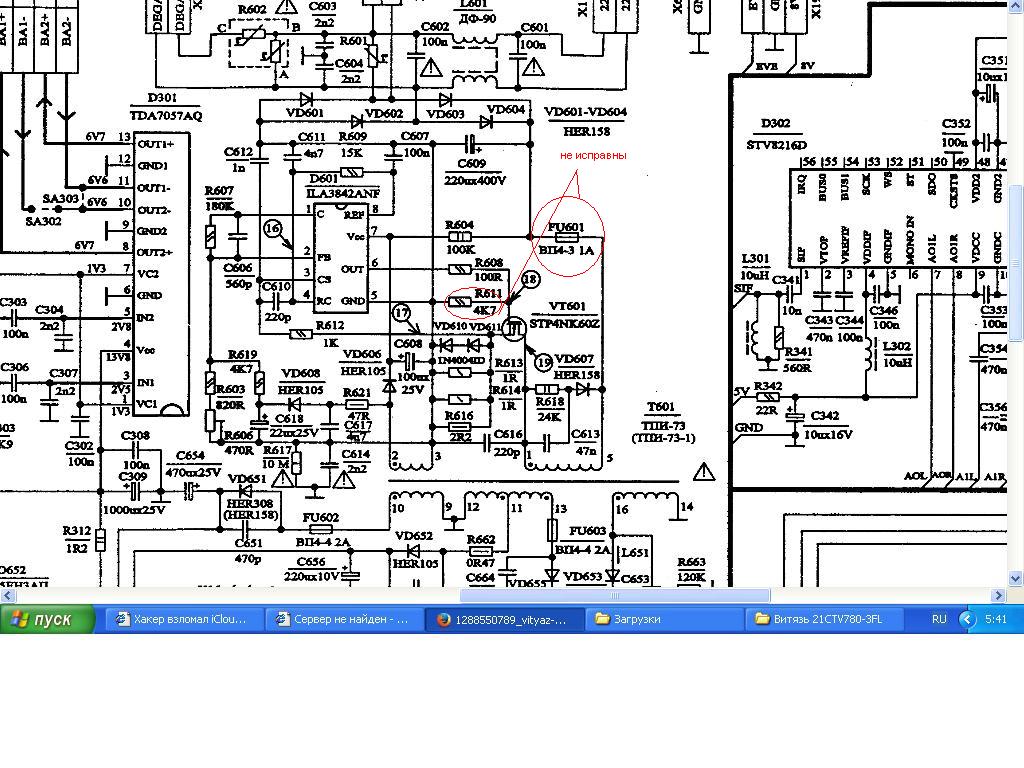

Вложения:
витязь.JPG [ 178.2 КБ | Просмотров: 2391 ]
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
СообщениеДобавлено: 01 сен 2014, 08:42
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Lukey+ писал(а):
Схемы в нашей базе нет

вроде МШ-73 есть...http://radio-uchebnik.ru/data_vityaz_shem.html
Lukey+ писал(а):
где шим у этого телевизора

ILA3842 она называется. Бывает другая маркировка у нее: UC3842.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Lukey+
СообщениеДобавлено: 01 сен 2014, 09:33

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 03 ноя 2013, 18:19
Сообщения: 213
Откуда: Иркутск
Evgeniy811 писал(а):
вроде МШ-73 есть...

По позиционному расположению Р/Э они дифференциальны. :)
:?: Заменю резистор на 4.7 КОм смд и проверю расскачку модуляции для ТПИ.
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
СообщениеДобавлено: 01 сен 2014, 09:44
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Lukey+ писал(а):
Заменю резистор на 4.7 КОм

Если он оборван, но можно попробовать, а если он он выгорел, то его одного менять смысла нету- стопудово и ШИМка мертвая и ключ

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Lukey+
СообщениеДобавлено: 05 сен 2014, 10:20

Автор
Не в сети
ДРУЗЬЯ

Зарегистрирован: 03 ноя 2013, 18:19
Сообщения: 213
Откуда: Иркутск
Поискал аналоги на ключ для шим контроллера ILA3842ANF
Чем заменить STP4NK60Z?
2SK3085
2SK3322
FQP4N60
FQP5N60
FQP6N60C
IRFBC30A
MTP3N60E
Расшифровка 4 Ампера 600 Вольт
Z железный корпус
ZFP пластмассовый.
Равноценные ли будут ключи
FQP5N60
FQP6N60C?
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
СообщениеДобавлено: 05 сен 2014, 10:29
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
В полевиках первая цифра обозначает ток, второе число- напряжение.
Так что 5N60 и 6N60C вполне подойдут.
Единственное только- по мощности может нестыковочка получится.

Они сами по себе дерьмо часто попадаются (греются), так что я обычно втыкаю 7N80.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
FIMA
СообщениеДобавлено: 23 сен 2014, 20:58
Не в сети
БЕЗДЕЛЬНИК
Аватара пользователя

Зарегистрирован: 07 дек 2013, 19:16
Сообщения: 2767
Откуда: уже Россия
место жительства: КФО
практический опыт в радиоэлектронике: от 5-ти лет и более
Evgeniy811 писал(а):
Так что 5N60 и 6N60C вполне подойдут.
То шо установлены 60ки,а не 50ки уже хорошо.
Lukey+ писал(а):
По позиционному расположению Р/Э они дифференциальны.
Народ может не понять.
Lukey+ писал(а):
Заменю резистор на 4.7 КОм смд и проверю расскачку модуляции для ТПИ.
Ага!Тока перед этим сменишь полевик,ШИМ,датчики тока,мелкие литы и низкоомные резисторы.Предварительно проверив во вторичке фильтра и КЗ.А так все верно. :bomb:
