Шасси S65A
Скачут кадры.
Кадровая STV9381A - она могла выйти из строя?

Если кадры скачут то это обычно задающий генератор мудрит

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Схема немного не подходит.
Резисторы по номиналам нормальные, емкости проверил, нормально.
Еще что началось, через время, пока замеры делал. Перестал кинескоп светиться. Запускается и потом уходит в дежурку, ни чего не нажимая опять запускается и опять экран не светится. Вылетела все таки наверное STV9381?
с 20 ноги по 11 было 22,7 - -22,7
с 1 по 7 - также 22,7 - -22,7
с 7 по 10 - 1,6 - -1,6

Менять ее?

о как....
если схеме твоей верить то на 15, 16 ноге + 16V должно быть, а на 1,2,3 -16V откуда там 22,7 взялось?
проверь питание прежде чем менять

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Вот и я о чем. Откуда оно взялось. Теперь с тем как он запускается, плохо мерять, при перезапуске напряжение падает.

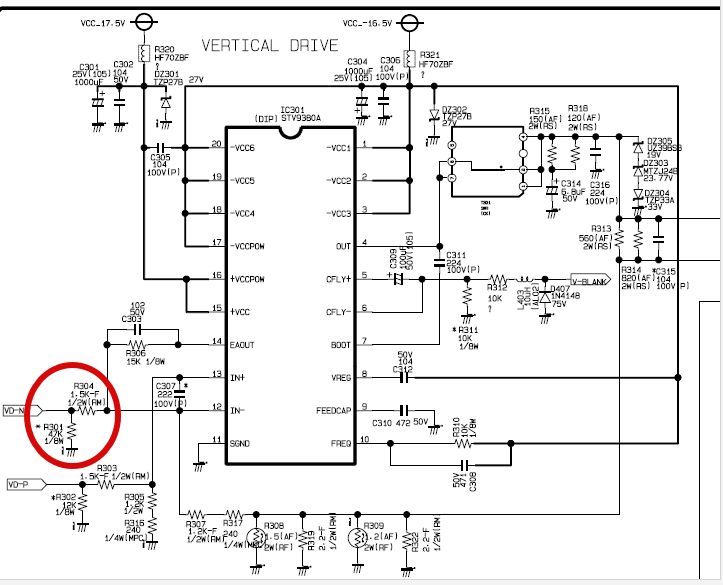

Вот откуда может такое напряжение идти, не пойму. Есть одно отличие в резисторах, R304 - по схеме 1.5к, а на плате 1.9к. Так же R301 - по схеме 47к, а на плате 1.7к. Может из-за них напруга измениться. Остальные резисторы вроде бы по схеме.

не, они здесь ни при чем.
питание на микросхеме: ноги 1,2,3,17,18,19,20- там по схеме -16V должно быть. И ноги 15,16- там +16V. Проверь сначала эти напряжения.

Микросхеме похоже кирдык однозначный, но если с питанием проблемы то и новая сгорит

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

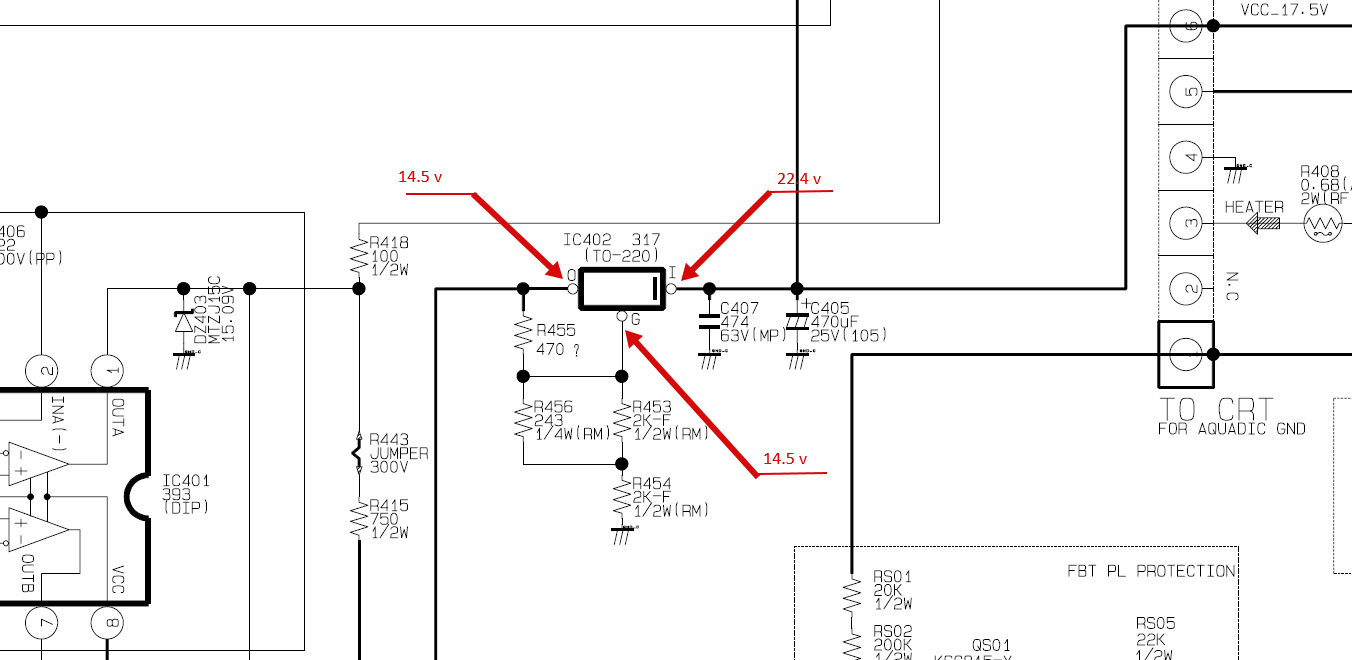

Вообщем вот такие дела. 22,4в идет до микросхемы IC402, хотя должно быть 17,5в. по рисунку все написал.
Что дальше , не пойму, может ли она вытворять такое с напругой?

Это стабилизатор напряжения типа LM317. Дело не в нем,смотри до стаба.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Погоди. Давай еще раз:
эти самые 22,4 вместо +16 идут с ТДКС-ки (с диода D401).
Что с остальными напругами:
1. диод D402. должно быть -16
2. питание +B (вывод 3 на ТДКС)

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Что с остальными напругами:
1. диод D402. должно быть -16 - 22.4в
2. питание +B (вывод 3 на ТДКС) - 160в

И еще одно есть - H-Out когда меряешь напругу то в динамике треск появляется.
