TV Thomson 21u12 шасси 3p66 завышено напряжение вторичных цепей БП.телевизор не включался в рабочий режим,уменьшил ускоряющее появился растр и через минуту взорвался лит по цепи +46 в.заодно пробило транзистор Q604.оказалось напряжение в раб режиме по цепи +46в было +90в.неисправным оказался лит по цени +125в с616.после замены выходные напряжения в рабочем режиме на с621+25 вместо +12.на с620+25 вместо+12.на с619+56 вместо+46 .с617+125в.замена Q601 и STRw6554 ничего не изменила.замена D608.c617 тоже не повлияла на выходные напряжения

цепи стабилизации рыть надо:
оптрон, TL431, Q604, Q605, ZD604, D614

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

добавил в цепь регулировки напряжения VR601 резистор 1к . вместо 125в стало 105в , а по 12вольтам 23,5в .вместо 45в -+50в .такое ощущение что перегружена цепь 125в Q604 сменил Q601 тоже.оптопара P781 - такой нигде не нашел.попробую поменять еще ZD604. все напряжения указанны в рабочем режиме.в дежурном всё нормально

не похоже. Все регулировки к этой цепи привязаны. Если там нормально, то и другие выходы должны соответствовать.

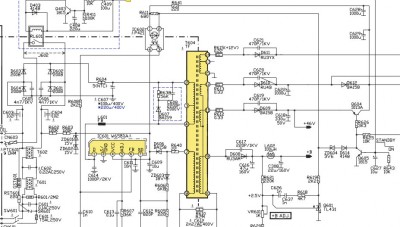

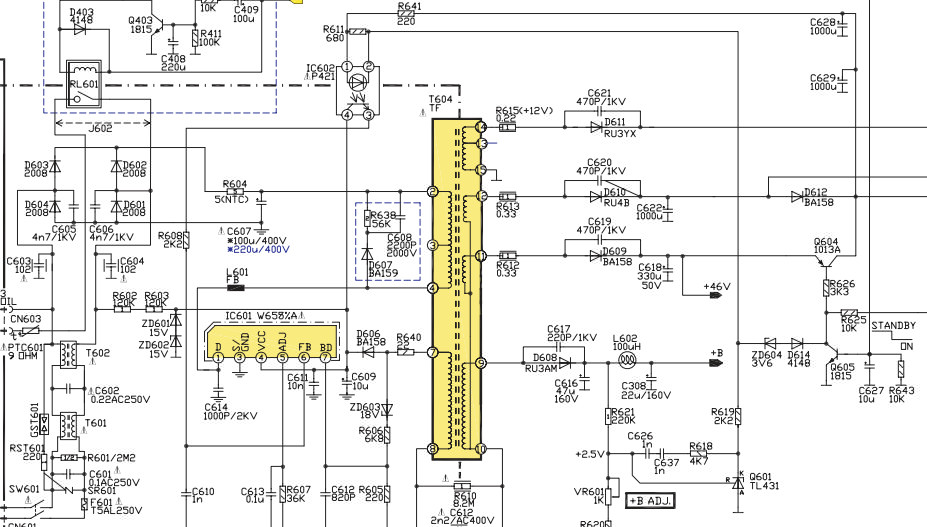

судя по схеме: в дежурном режиме Q604 открыт и на оптрон должно поступать +46V.
В рабочем режиме: на оптрон будет поступать напряжение с катода D612.

По логике получается что в дежурке напряжения должны быть чуть ниже.

С горячей стороны емкости проверял (особенно в цепи питания оптрона С609)?

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

в дежурке +125в - +60в и остальные занижены соответственно примерно в 2 раза.выдернул строчный транзистор -включил в рабочий режим все напряжения в норме ,только вместо +125в - +140в это думаю нормально,нет нагрузки.буду обвязку проверять.там ещё есть такая гадость коррекция растра.может там

Ты чо улыбаешься,какое нормально?
Если питание В+125,а там 140-раскинь мозгами шо будет на выходе ТДКСа?Там и кадровая стопудово убита и возможно ВУ приставился,а литы по вторичке ТДКСа будут взлетать шо ПРОТОН с байконура. Я бы прям оробел если б ты ие нашел,не Р781,а Р817 во всяком случае мине такие не попадались,да и гугля помалкивает. Наверно тяжело поменять С609 и оптопару!!!

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

у них всю жизнь маркировка PC817 была

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

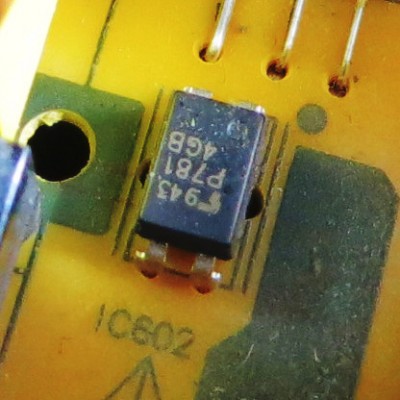

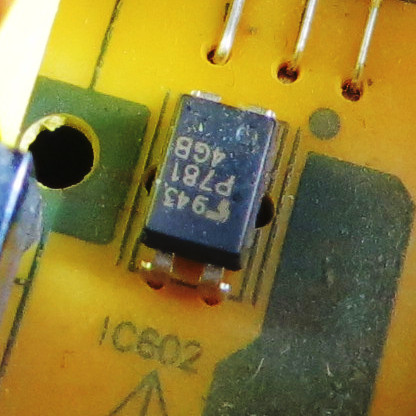

вы конечно можете смеяться ...

всю жизнь -это слабый аргумент.и ещё если повесить лампочку вместо строчной развертки ,то напруги все в норме

Тампаксы любят сюрпризы подкидывать: то у них EEPROM с маркировкой 22W04 вместо привычных 24С.., то вот еще- новость...

А вообще получается что если напряжения в дежурном и рабочем режиме различаются, то оптрон вроде жив...

Что насчет емкости маленькой с горячей стороны? через нее не только ШИМ запитана- она еще и оптрон питает!
