Evgeniy811
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 18:36
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Fedya Kotov писал(а):
питание +B (вывод 3 на ТДКС) - 160в
многовато! Смотри БП :!:
Fedya Kotov писал(а):
диод D402. должно быть -16 - 22.4в

ну все правильно- вот и вторичные напряжения на выходах ТДКС завышены.

В общем кадровой по-любому уже кирдык, а вот что с напругами, это надо искать

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Fedya Kotov
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 18:40

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 25 фев 2014, 09:43
Сообщения: 374
Откуда: Миллерово
место жительства: Миллерово
практический опыт в радиоэлектронике: от 5-ти лет и более
Evgeniy811 писал(а):
Fedya Kotov писал(а):
Смотри БП :!:
Fedya Kotov писал(а):
диод D402. должно быть -16 - 22.4в

ну все правильно- вот и вторичные напряжения на выходах ТДКС завышены.

В общем кадровой по-любому уже кирдык, а вот что с напругами, это надо искать


Сейчас сяду БП проверять. Откуда начать только :)
Микросхему STV9381 привезли, лежит ждем. Мне просто интересно почему пропал накал на кинескоп, был то сначала, только кадры бегали.
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 18:48
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Fedya Kotov писал(а):
Откуда начать только

начни с простого и банального- кондеры (куда-ж без них... :) :) :) )

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Fedya Kotov
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 18:55

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 25 фев 2014, 09:43
Сообщения: 374
Откуда: Миллерово
место жительства: Миллерово
практический опыт в радиоэлектронике: от 5-ти лет и более
Evgeniy811 писал(а):
Fedya Kotov писал(а):
Откуда начать только

начни с простого и банального- кондеры (куда-ж без них... :) :) :) )

:D
Пошел мерять все :)
Вернуться к началу
 Профиль
Ответить с цитатой
Sergei1
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 19:52
Не в сети
Ученик БЕЗДЕЛЬНИКА
Аватара пользователя

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
А если на С801 и С838 тоже завышено, то надо смотреть первичку(при условии что исправна НС801)?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1


Последний раз редактировалось Sergei1 28 авг 2014, 19:55, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 28 авг 2014, 19:55
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
явно что-то тут по цепям стабилизации не в порядке. может первичка, может вторичка, может оптрон...
Подождем, пусть емкости проверит сначала

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Fedya Kotov
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 29 авг 2014, 10:04

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 25 фев 2014, 09:43
Сообщения: 374
Откуда: Миллерово
место жительства: Миллерово
практический опыт в радиоэлектронике: от 5-ти лет и более
Вот что получается.
По 12в - C823, С838, С829 - идет 12в
По 5в - C827 - 6в
А вот тут интересно -
по 16в -
C816 - 2в
С801 - 0!
На резисторе R801 тоже 0!

С448 - 160в (на В+)

По микросхеме HC801 живая вроде.
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 29 авг 2014, 10:14
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Fedya Kotov писал(а):
C816 - 2в
С801 - 0!
На резисторе R801 тоже 0!

прикольно...
Fedya Kotov писал(а):
HC801 живая вроде

все-же попробуй между 13 и 14 ногами диод подвесить. :?

Fedya Kotov писал(а):
С448 - 160в (на В+)
много! по цепям стабилизации проверь транзисторы. TL431 можно попробовать заменить и оптрон.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
Fedya Kotov
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 29 авг 2014, 12:30

Автор
Не в сети
ДРУЗЬЯ
Аватара пользователя

Зарегистрирован: 25 фев 2014, 09:43
Сообщения: 374
Откуда: Миллерово
место жительства: Миллерово
практический опыт в радиоэлектронике: от 5-ти лет и более
Evgeniy811 писал(а):
Fedya Kotov писал(а):
C816 - 2в
С801 - 0!
На резисторе R801 тоже 0!

прикольно...
Fedya Kotov писал(а):
HC801 живая вроде


Тут разобрался, на C801 пошло 18в. Возле трансформатора был оборван FD.

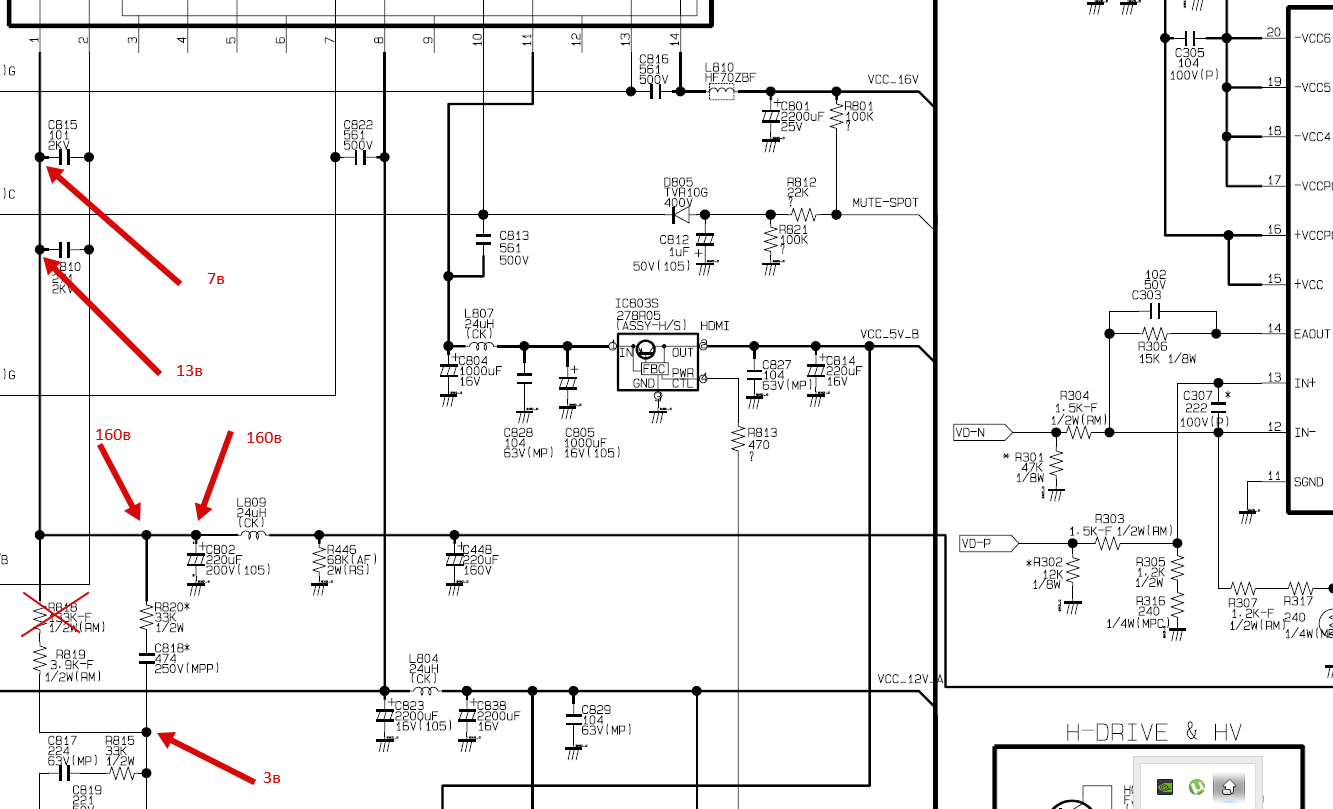

По В+ вот так -
С815 - 7в
С810 - 13в
И теперь так. На R820 - 160в, на С818 - 3в.
R818 - нет. R819 - 3в

Вот и не пойму где эти гребаные 160в берутся.


Вложения:
3f173-clip-135kb.png [ 134.97 КБ | Просмотров: 919 ]
Вернуться к началу
 Профиль
Ответить с цитатой
Evgeniy811
 Заголовок сообщения: Re: Samsung CS-29Z60HKQ
СообщениеДобавлено: 29 авг 2014, 16:17
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более
Fedya Kotov писал(а):
где эти гребаные 160в берутся

смотри выше:
Evgeniy811 писал(а):
по цепям стабилизации проверь транзисторы. TL431 можно попробовать заменить и оптрон

:!:

_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу
 Профиль
Ответить с цитатой
