Привет Всем Кто В Теме !

Сгорел предохранитель, резистор R504,силовой транзистор блока питания (Q504), НОТ (Q502).
Это что все НОТ унес за собой?

Как заменю транзистор в горячей,то кину лампочку 40 ватт на С517, при этом откину L502.
Вместо предохранителя - лампу 100 ватт.
Сделаю замеры на В+ (С517) и С514

Что еще посмотреть в горячей части блока питания или опять методом бульдозера ?
Не капризное ли шасси для ремонта ?


P.S Что-то одному скучно ремонтировать !

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Да ладно!!!!
Причина магёт быть и не в нем.
Питание с банки дай!!!!!
Емкости в питании драйвера строки,сам ТМС пропаяй.
Емкости в демпфере,они тоже сидят на В+.
Короче если будет кз во вторичке,то БП вылетает по правдишному.
Эт подарок от наших узкоглазых друзей.

Как правило в первичке умирает силовой с датчиком тока,некоторые транзисторы,стабы,диоды,пара резисторов,но проверять нуна ВСЕ!!!!

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Питание Банки -330в (многовато), в сети 240в ( у нас частенько по ночам такое напряжение в сети, давеча было 270 вольт, ох на утро народ материл электрика, особенно те у которых были включены термопоты , хотя в них сгорает только термопредохратитель в трансе).

Пока занимаюсь добычей запчастей, в магазинах не покупаю т.к это занятие прибыли не приносит. Ну разве что на пивко дадут.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

БП обычный трехтранзисторник. Емкости выкидывай сразу не проверяя, первый запуск на лампу.
А еще по практике скажу что и кадровую прикупи сразу заодно: 99,9% что ей так-же кирдык.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Спасибо Господа за советы!

Можно ли на время ремонта в блок питания(D1710) и вместо НОТ(D1650) ставить наш КТ838А ?
У меня их много,спалю - жалко нету .


То-что в НОТ стоит демпферный диод знаю . Без диода можно,на время ?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

да можно и не на время Просто снаружи навешать диод между коллектором и эмиттером. Раньше сами так выкручивались- в середине 90-х с родными "иномарочными" транзюками проблематично было, так просто берешь КТ838 и вешаешь к нему КД226Д (а лучше 2 последовательно).

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Заменил
С508 - 100 мкф/35 вольт(стоял 47/25)
Q502- А1015 (стоял А1246)
Q503- C1815
Q504 - КТ838А (стоял D1710)
R502 - перемычка.(стоял 4 ом/5ватт)

L502 откинул,на С517 кинул лампу 40 ватт.

Блок питания запустился.
На сетевой банке 310 вольт
С517(В+) - 107 вольт.
С514 -14 вольт
Пол часа работы на лампе - КТ838 чуть теплый!

Замкнул коллектором КТ838А( он висит на проводках) об старый радиатор Q504
Результат моей тупизны - сгоревший R503.

Так что на В+ маловато, должно быть 115 вольт ? Крутануть VR501 ?
Может из-за Q502 маловато на В+ т.к макс. напряжение БЭ у него 5 вольт а у родного 15 вольт.?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

мне часто попадались модели у которых +B было 109V, и ничего- все работало.
ну можно и крутануть

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Оставлю пока как есть.
Займусь подготовкой для включения строки.
Выгребу дохлые литы и кольцевухи пропаяю .

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

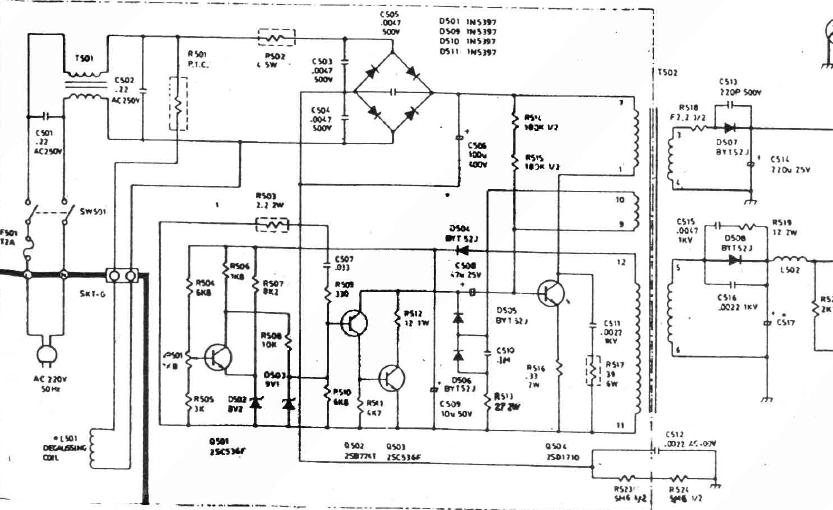

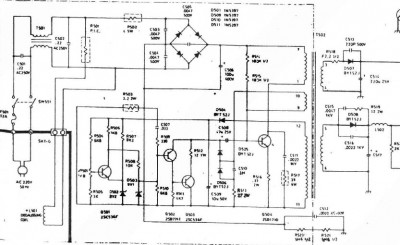

Что то схема не подходит , на моем шасси НОТ обозначен как Q404, да и c другими обозначения чехарда
Может есть у кого другая версия схемы? Поделитесь пожалуйста!

Вопрос по НОТ: НОТ стоял D1650 , оказывается что кроме демпферного диода в нем стоит еще и шунтирующий резистор.
Может подскажите номинал резистора? В других транзисторах 30-40 ом.


P.S Скоро япошка оживет!
