| Автор |
Сообщение |
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 26 окт 2023, 11:26
|
|
Ответы: 19
Просмотры: 18009
|
| Спасибо всем. Проблема решилась с заменой PIC12F675 I/P (DIP8), куплен в магазине за 180р. Программатора у меня нет. С походом по ближайшим - найдена мастерская где был Программатор TL866. Прошивку, мастер залил за 3 минуты, ушло на это 300р. Для тех кто возможно столкнется с такой ситуацией и также... |
|
 |
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 25 окт 2023, 22:27
|
|
Ответы: 19
Просмотры: 18009
|
| штатная с завода 7FLU096. Прошитая от некоего мастера в Ростове, он пишет что PIC12F675, продает через Авито 1.5т.+доставка. Не стоит она того, что он хочет, проще напрямую подключить(вариант4). (Вариант2) Сам чип PIC12F675 новый, т.е.не прошитый много магазинов продает, можно купить от 100 до 200р.... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 25 окт 2023, 21:03
|
|
Ответы: 19
Просмотры: 18009
|
| Согласен. Но есть вопросы по той схеме 8, 5 и 2контакты после удаления микры ни как не задействованы. Как это скажется на работе? Насчет программаторов информацией не владею и Пони Прог тоже. В поиске забил:программатор, он вывел на али и авито (там он 200р. б/у есть), потому спросил здесь. Потом по... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 25 окт 2023, 13:15
|
|
Ответы: 19
Просмотры: 18009
|
| Переделывать я так понял тож не хочешь. Хочу, но пока никто не ответил на вопрос в предыдущем сообщении про схему с Ютуба -"Контроллер на дискретных элементах". 2-й вариант: на другом форуме предложили заменить на PIC12F675. Теперь заодно думаю какой программатор взять, Программатор CH341... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 25 окт 2023, 00:04
|
|
Ответы: 19
Просмотры: 18009
|
| они везде пихают сейчас Не это не сейчас, давно. Эта м\рубка прослужила 13лет, и в остальном к ней вопросов не было, т.е. надежная. Наверно сделали для удобства, это то же самое что дрелью пользоваться у которой реверс есть. Во многих случаях выручает и время экономит. Не надо разбирать и жилы разм... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 24 окт 2023, 15:55
|
|
Ответы: 19
Просмотры: 18009
|
| цель разобраться в этом то это другой вопрос. Как убедится что микра умерла? Резисторы то не зря греются. Хотелось бы восстановить - как было. А по микросхеме вопрос задал, потому что нет опыта. Если бы на принципиальной схеме от производителя указывались напряжения по всем ногам ее, тогда замерил ... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 24 окт 2023, 13:28
|
|
Ответы: 19
Просмотры: 18009
|
| где этот R 7 на схеме. Схема скачана из интернета, какую нашёл :? . R 7 есть надпись на самой плате. Нужно искать прошитую микросхему. Есть вариант проще, выкинуть все, оставить только диодный мост и поставить переключатель для реверса. Но плавного пуска естественно не будет. Прошитая микросхема на... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 24 окт 2023, 11:11
|
|
Ответы: 19
Просмотры: 18009
|

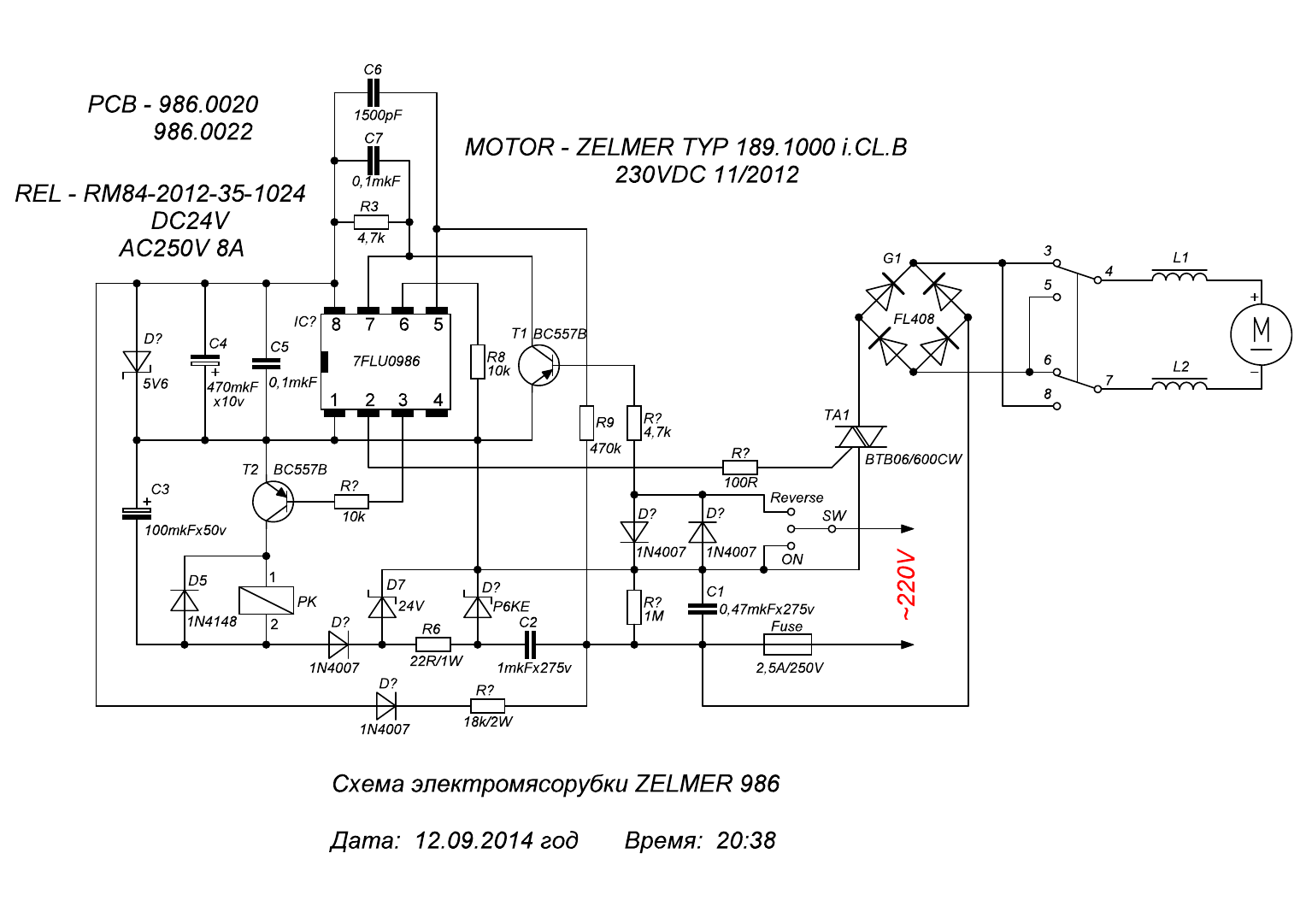

Evgeniy811 писал(а): Дай оригинал схемы Вложение:
htmlimage.png [ 114.86 КБ | Просмотров: 9549 ]
|
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 23 окт 2023, 19:56
|
|
Ответы: 19
Просмотры: 18009
|
| это непорядок. Упс. Ошибку я допустил не R9, а R7 18k/2W сильно греется, и поменьше расположенный рядом с ним не на нарисованной схеме, а на плате R2 4,7k (его я кстати заменил на советский т.к. тот был поджаренный, хотя сопротивление показывал но 10,6k) 986_0020_4.jpg Если неправильно замеряю, не ... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Ремонт платы управления ZELMER 986.020 электродвигателя |
| Nik_N |
|
Добавлено: 23 окт 2023, 16:38
|
|
Ответы: 19
Просмотры: 18009
|
| Пытаюсь отремонтировать, но не хватает знаний в электронике. 986_0020_1.jpg На основе этой простенькой платы содержащей чуть более 30-ти деталей прошу поделиться, научить в каких местах делать замеры в первую очередь т.е. последовательность прочтения схемы и выявления неисправной детали. Что продела... |
|
|
