| Автор |
Сообщение |
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 14 мар 2016, 21:50
|
|
Ответы: 27
Просмотры: 7031
|
приветствую всех ..))
огромное спасибо ..!!!
(за подсказку)
купил , поставил , работает ..!!! )))
правда была пульсация , но устранил ..
(кондёр (пикушка) между оптопарой и шим-кой )
заменил таким же (с донора) ...
короче с меня причитается  |
|
 |
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 19:33
|
|
Ответы: 27
Просмотры: 7031
|
за ссылку - спасибо ..!!!
попробую - отпишусь (что получилось)..)) |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 19:02
|
|
Ответы: 27
Просмотры: 7031
|
почти КЗ - это 5 Ом (туда и обратно)...
думаю , что у шим по любому не должно такого быть ..)) |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 18:55
|
|
Ответы: 27
Просмотры: 7031
|
| мне довольно часто приходится таким образом "выкручиваться" из положений .. берёшь рабочую "горячую" часть и "вживляешь" её в оставшуюся (рабочую) .. просто в данном случае всего одна деталь ... как-то не удобно всё переделывать ..)) а про ваш случай могу сказать: скоре... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 18:17
|
|
Ответы: 27
Просмотры: 7031
|
возникает вопрос:
нельзя-ли (соответственно изменив схему включения) использовать её в этом блоке ? |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 18:15
|
|
Ответы: 27
Просмотры: 7031
|
вопрос в другом:
у меня есть другой блок ..
у него не работает (наоборот) низковольтная часть ..
в высоковольтной стоит другая шим ..
но есть место , чтоб поставить такую-же (как в нашем примере) |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 18:08
|
|
Ответы: 27
Просмотры: 7031
|
| телевизор shivaki stv-24ledgr9 модуль питания v236h1-le4 проблема в высоковольтной части МП поскольку низковольтная часть (как и сам телевизор) - РАБОТАЕТ .. грешу на шим .. если есть у кого схема - помогите пожалуйста ..)) это я написал в самом начале темы .. как можно проверить вторичные цепи - зн... |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 17:30
|
|
Ответы: 27
Просмотры: 7031
|

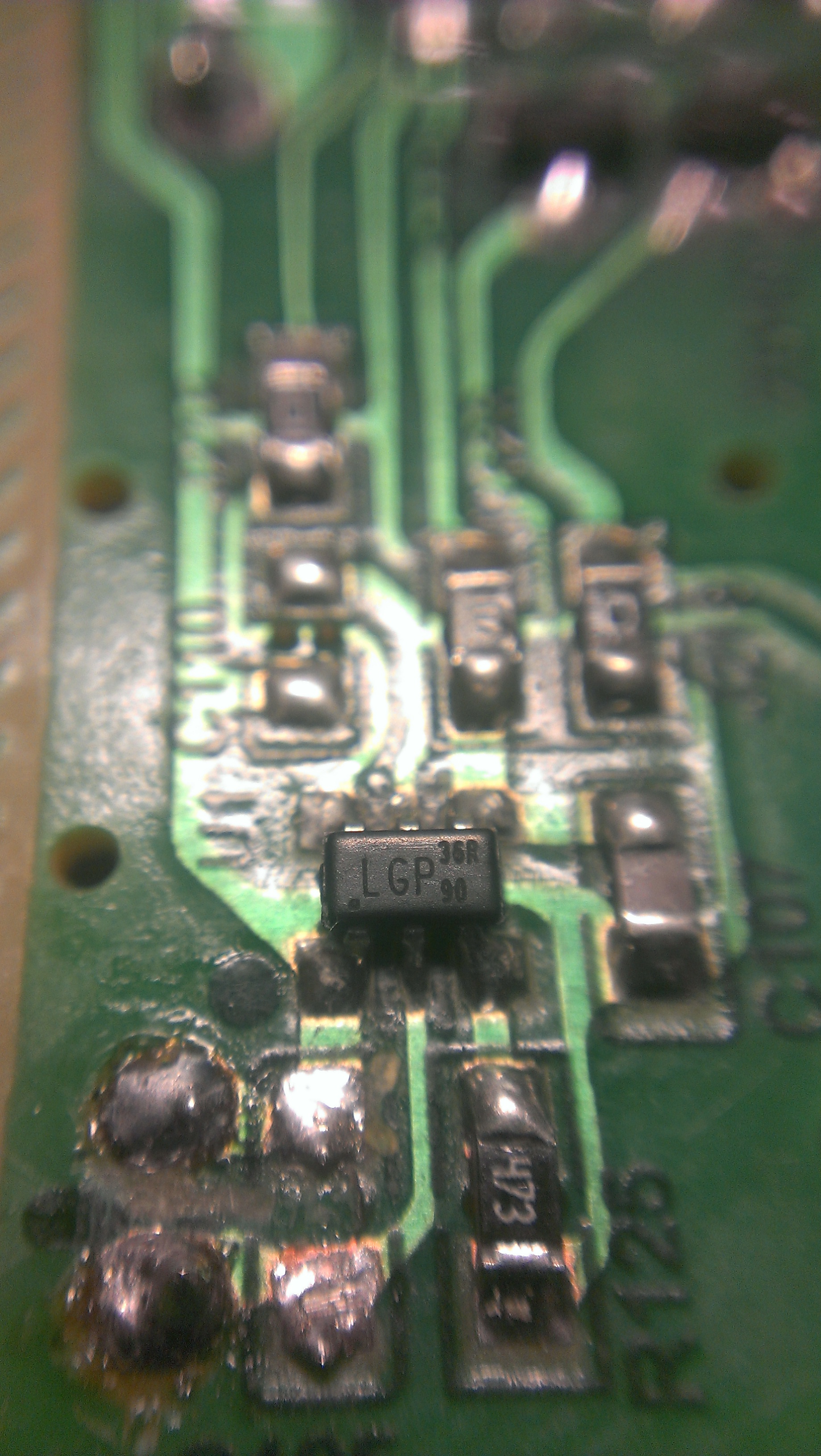

Вложение:
IMAG1644.jpg [ 1.49 МБ | Просмотров: 1289 ]
|
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 17:23
|
|
Ответы: 27
Просмотры: 7031
|
объясняю , почему считаю , что не исправна шим:
при прозвонке схемы - обнаружил почти КЗ на оптопаре ..
выпаял оптопару и кондёр (параллельный ей)- КЗ осталось ..!
получается , что оптопара нагружена на шим , а та - ушла в КЗ ..
вопрос: какая это шим ? |
|
|
Форум: ВОПРОСЫ-ОТВЕТЫ Тема: Shivaki STV-24LEDGR9 нужна схема БП |
| Poteshkin Tolik |
|
Добавлено: 07 мар 2016, 17:02
|
|
Ответы: 27
Просмотры: 7031
|
ответ - очень прост:
подаю 10в переменки (отпаяв транс) на вторичные цепи - всё запускается и работает !
переменка с транса (родного) - не выходит !
чё тут не понятного ??? |
|
|
