AIWA 32LE7020 нужен совет http://radio-uchebnik.ru/forum/viewtopic.php?f=72&t=5920	Страница 1 из 2

Автор:

Evgeniy811 [ 13 фев 2025, 09:46 ]

Заголовок сообщения:

AIWA 32LE7020 нужен совет

Привет народ :hi:

требуется совет, точнее ситуация немного непонятная нарисовалась.
Скажу заранее- телек не клиентовский, просто хочу попробовать реанимировать.
В общем картина такая: моделька AIWA 32LE7020

Вложение:

AIWA_32LE7020.jpg [ 92.13 КБ | Просмотров: 10785 ]

майн 5800-A6M41G-OP10

Вложение:

5800-A6M41G-OP10.jpg [ 93.32 КБ | Просмотров: 10785 ]

Вложение:

5800-A6M41G-OP10-1.jpg [ 143.36 КБ | Просмотров: 10785 ]

На LED-драйвере наблюдаются пара беременных емкостей

Вложение:

5800-A6M41G-OP10-2.jpg [ 134.98 КБ | Просмотров: 10785 ]

В принципе это ерунда, самое интересное вот что: лопнула еще одна микросхемка. На фотке названия не видно, называется она MP8126DF

Вложение:

5800-A6M41G-OP10-3.jpg [ 81.78 КБ | Просмотров: 10785 ]

Вот схема включения

Вложение:

MP8126DF-LF.jpg [ 41.84 КБ | Просмотров: 10785 ]

Даташит будет на скрепке.

Микросхему заказал, но пока она в пути, собственно сам вопрос чего ей не жилось?

Замеры показали следующее: при включении на выходе БП вместо положенных +12 наблюдается +9,8 и при этом слышно какое-то подозрительное шуршание из ТПИ. Менее чем через секунду шуршание прекращается, напруга +12 приходит в норму.
При попытке включить телевизор- вновь шуршание и напряжение заваливается до +10,8.

1. Емкости на выходе? Их там 4 штуки в параллель, сразу все сдохнуть не могли. Пробовал подкидывать дополнительно в паралель- толку нет.
2. Драйвер подсветки улетел и дает перегруз? Отключил (снял питание), результата не принесло.
4. Лопнувшая микросхемка нагрузку дает? Выпаял, без нее поведение такое-же.
И да, кстати- на выходе этой лопнувшей микрухи перегрузки на наблюдается.
5. С горячей стороны БП проблемы? Он, кстати, без-оптронный. ООС судя по всему берется с отдельной обмотки ТПИ. На сетевой банке стабильные +290. Есть еще пара емкостей- прибор отклонений не показал, но я их все равно на всякий случай заменил, результата не дало.

Может сам БП без нагрузки так себя ведет? Так там в параллель выхода резики на 120 Ом имеются...
В общем нифига не понял, есть мысли? :unknown:

Вложения:

MP8126DF-LF.pdf [307.86 КБ]
Скачиваний: 319

Автор:	Dmitry 65 [ 13 фев 2025, 14:49 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Ну судя по даташиту эта микра для спутниковых ресиверов для переключения поляризации конвертора . Тогда получается это тело имеет спутниковый тюнер ? Возможно было змыкание в кабеле если было подключение таковое. Это как версия . В принципе наверно тел должен запустится и без этой микры . Если конечно китайцы не применили эту микру для питания еще и каких-то нужных цепей на майне . От них можно всего ожидать. Полной схемы нет?

Автор:	Evgeniy811 [ 13 фев 2025, 17:53 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Dmitry 65 писал(а): Ну судя по даташиту эта микра для спутниковых ресиверов для переключения поляризации конвертора Блин, похоже что так. А я что-то даже и не подумал об этом... Да, там на тюнере два входа- один обычной, второй под F-коннектор, видимо спутниковый. Dmitry 65 писал(а): Полной схемы нет? Пока не искал, завтра займусь этим вопросом

Автор:	Dmitry 65 [ 13 фев 2025, 19:37 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Возможно еще и после грозы . Через спутниковую тарелку долбануло малость , тогда шансов мало на оживление .

Автор:	Evgeniy811 [ 14 фев 2025, 08:00 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Dmitry 65 писал(а): Возможно еще и после грозы . Через спутниковую тарелку долбануло малость , тогда шансов мало на оживление Не помню точно, но вроде-бы нет, не грозовой. Он у меня года полтора уже болтается- отдали в счет ремонта другого телека. Держал чисто из-за матраса, но тут что-то вдруг решил поковыряться. На пульт и клаву он реагирует, проц не греется и это уже немного радует. Какое-то непонятное поведение БП... В принципе там всего-лишь один выход +12V, так что попробую я его сегодня от внешнего источника запустить, а заодно и на подсветке емкости поменяю. Но это ближе к вечеру будет

Автор:

Evgeniy811 [ 14 фев 2025, 08:24 ]

Заголовок сообщения:

Re: AIWA 32LE7020 нужен совет

Инет выдал что шасси 6M31G и 6M41G одно и тоже. Схему нашел, прикладываю.

Дима, ты прав: эта микра- питание LNB, возможно и без нее тело запустится. Правда нужно еще с непонятным поведением БП разобраться

Вложения:

6M31G.pdf [3.09 МБ]
Скачиваний: 317

Автор:	Evgeniy811 [ 14 фев 2025, 17:22 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
В общем докладываю- емкости на подсветке заменил, попробовал включить- БП секунд 15 покряхтел, затем стартанул, изо и звук появились. Вышеупомянутая микросхема MP8126 выпаяна. По подсветке виден износ (синий оттенок), но это ерунда, потом заменим. Вложение: 1.jpg [ 124.06 КБ \| Просмотров: 10758 ] БП верещит, емкости и диоды выпрямительные кипят, на выходе наблюдается какая-то хрень Вложение: 2.jpg [ 109.43 КБ \| Просмотров: 10758 ] В общем, походу, надо будет "бульдозер заводить" и БП перепахивать

Автор:	Evgeniy811 [ 18 фев 2025, 17:29 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Тема чуть залипла, со временем небольшая напряженка приключилась... В общем докладываю- вроде чудо произошло. Не понравились диоды на выходе-видно было что грелись, ажно плата потемнела. Вспомнился древний случай из 3УСЦТ когда диоды в БП капризничали и проверяли их параллельным подкидыванием. Припаял параллельно мощный шотки mbr20200- вроде все заработало. Выбросил родные- оставил этот (радиатор прилепил, естественно), два часа прогона- полёт пока нормальный. Совпадение или нет- ХЗ.... Ждемс...

Автор:	wilde [ 19 фев 2025, 10:54 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет
Приветствую ! Разрешите поинтересоваться в целях повышения квалификации . Вместо двух диодов впаян один мощный , это как-то ещё понятно .. Установлен радиатор для диода .. Стало быть диод стоя впаян ? Если " Лёжа " , то как радиатор " Прилепить " к диоду ??

Автор:	Evgeniy811 [ 19 фев 2025, 18:02 ]
Заголовок сообщения:	Re: AIWA 32LE7020 нужен совет

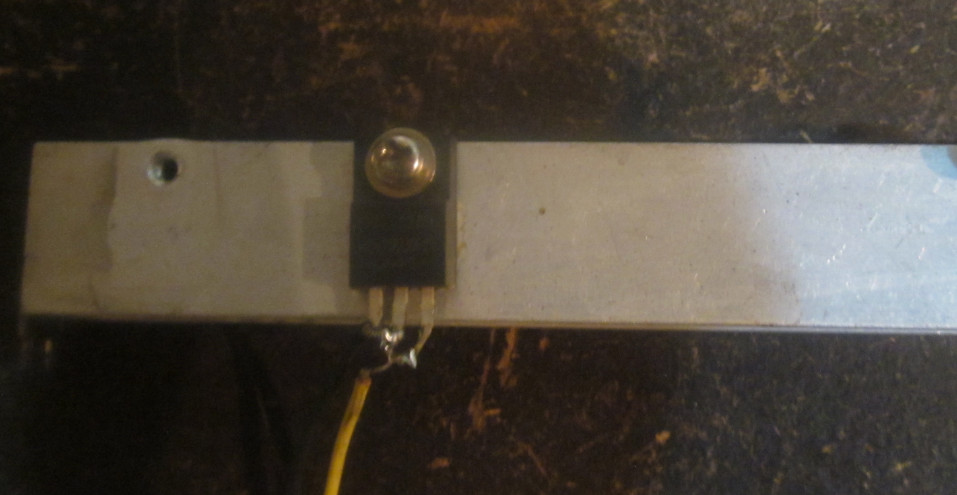

Блин, телек вроде работает, открывать неохота, так бы сфоткал. Ну в общем смотри: изначально все это выглядело вот так (в смысле сами диоды выхлопные) Вложение: 1.jpg [ 148.49 КБ \| Просмотров: 10723 ] сейчас вместо них установлен вот такой, с таким же радиатором. Вложение: 2.jpg [ 81.95 КБ \| Просмотров: 10723 ] радиатор закреплен рядом с платой, а диод подключен просто проводами
