Подскажите микросхему
http://radio-uchebnik.ru/forum/viewtopic.php?f=7&t=5886		 Страница 1 из 2
Автор:  Mer_Moloko [ 20 апр 2024, 23:47 ]
Заголовок сообщения:  Подскажите микросхему
Я начинающий радиолюбитель, ремонтирую аудио-технику, помогите подобрать микросхему!
Попал ко мне в руки усилитель электроника ук-003 с проблемой: не переключает входы (светиться светодиод входа ЗС) после микросхемы К1003КН1Б звук с хрипом и низкой амплитудой (напрямую с фонокора все хорошо).
Где можно достать эту микросхему или зарубежный аналог? или может собрать новый селектор входов? Если собирать новый то подскажите микросхему которая переключает входы ( входа 4 унив, маг, тюнер и зс), нашел микросхему tda 1029 но ей вроде нужно не импульс, а зажатая кнопка, тогда получается нужна микросхема переключатель.
напряжения питания +-15в.
Заранее спасибо!

Вложения:
Комментарий к файлу: Схемка усилка
Схема эл. принципиальная Э3 Электроника УК-003_цв.pdf [195.54 КБ]
Скачиваний: 468
Автор:  Evgeniy811 [ 21 апр 2024, 03:44 ]
Заголовок сообщения:  Re: Подскажите микросхему
Хм, озадачил.... :? Я с этой микросхемой лет 30 назад встречался, так что даже и не помню всех подробностей. В инете есть информация что вроде как SAS580 является полным аналогом, в том числе и по распиновке. Но, говорят, браку дофига

А ты уверен что именно она мертвая? Я смотрю по схеме их там 2 штуки для коммутации двух каналов. Причем коммутация одновременно на две микры завязана, а индикатор-светодиод только положение одной микры показывает. Может для начала попробовать их местами перекинуть?

Опять-же возник вопрос: искажения звука сразу на двух каналах или как?
Автор:  Evgeniy811 [ 21 апр 2024, 07:28 ]
Заголовок сообщения:  Re: Подскажите микросхему
Mer_Moloko писал(а):
напряжения питания +-15в
И...? Оно в порядке? Особенно насчет "минус", так как именно он и осуществляет коммутацию. Аппарат старенький, могли емкости усохнуть ;)
Автор:  Mer_Moloko [ 21 апр 2024, 10:02 ]
Заголовок сообщения:  Re: Подскажите микросхему
Evgeniy811 писал(а):
Хм, озадачил.... :? Я с этой микросхемой лет 30 назад встречался, так что даже и не помню всех подробностей. В инете есть информация что вроде как SAS580 является полным аналогом, в том числе и по распиновке. Но, говорят, браку дофига

А ты уверен что именно она мертвая? Я смотрю по схеме их там 2 штуки для коммутации двух каналов. Причем коммутация одновременно на две микры завязана, а индикатор-светодиод только положение одной микры показывает. Может для начала попробовать их местами перекинуть?

Опять-же возник вопрос: искажения звука сразу на двух каналах или как?


Да действительно sas580 это её аналог, но к сожалению её тоже практически не возможно найти.
Второй канал у меня не подключен, попробую послушать что на втором канале происходит!
Кондеры все заменил на новенькие (кроме питания одного канала).
Заметил что хрип был из-за большого сигнала на фонокор, но амплитуда сигнала все же очень маленькая (после микрухи переключателя). Минуя эти чудо микрухи звук есть, только вот такое чувство что то он громче, то тише!
также проскальзывает гул сети но не громкий.
Реакция на нажатие кнопки все же есть: при зажатии любой другой кнопки кроме ЗС, загорается светодиод зажатой кнопки, при этом светодиод входа зс немного гаснет, звук начинает хрипеть. При зажатии любых других двух кнопки, кроме зс, тухнут все светодиоды и звук исчезает.
Еще греются транзисторы Кт814 и Кт815 на плате стабилизатора, заменил диодный мост и стабилитроны, не помогло. Но с кт815 я наверное догадываюсь что, он дает питание реле через резистор R5. Греется как резистор так и реле на плате защиты. (защита рабочая, щелкает через секунду после включения)

Вложения:

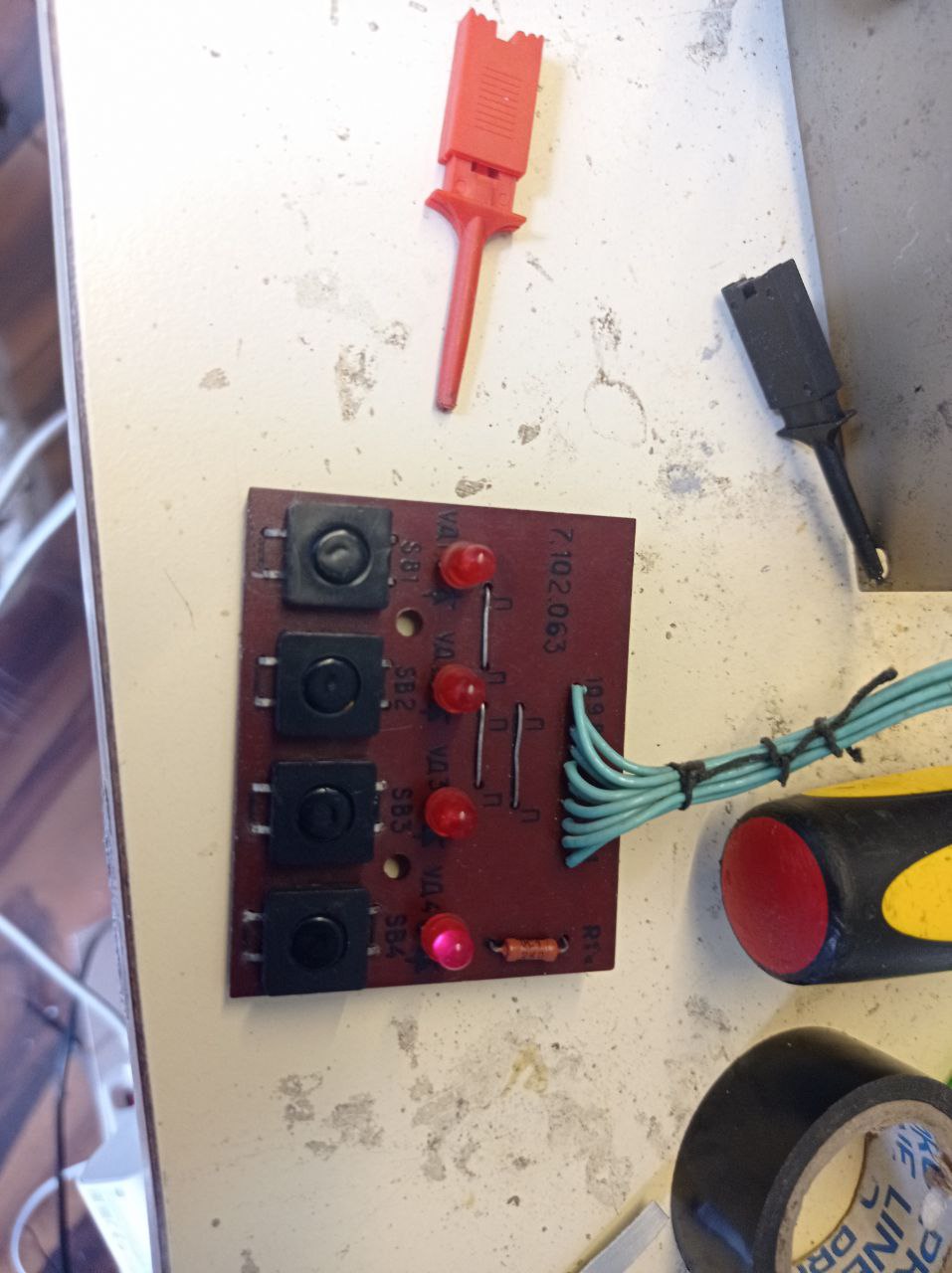

photo_2024-04-21_09-54-02.jpg [ 265.75 КБ | Просмотров: 11419 ]
photo_2024-04-21_09-54-03.jpg [ 257.07 КБ | Просмотров: 11419 ]
photo_2024-04-21_09-54-00.jpg [ 193.81 КБ | Просмотров: 11419 ]
photo_2024-04-21_09-53-59.jpg [ 266.34 КБ | Просмотров: 11419 ]
photo_2024-04-21_09-53-56.jpg [ 137.75 КБ | Просмотров: 11419 ]
Автор:  Evgeniy811 [ 21 апр 2024, 12:43 ]
Заголовок сообщения:  Re: Подскажите микросхему
Mer_Moloko писал(а):
но к сожалению её тоже практически не возможно найти
не знаю... на Али только что заглядывал- дороговато, правда, но в наличии есть
Автор:  Evgeniy811 [ 21 апр 2024, 13:09 ]
Заголовок сообщения:  Re: Подскажите микросхему
Mer_Moloko писал(а):
при зажатии любой другой кнопки кроме ЗС, загорается светодиод зажатой кнопки, при этом светодиод входа зс немного гаснет, звук начинает хрипеть
ну рассуждая логически обе микрухи разом улететь не могли. Судя по схеме скорее всего D3 чудит. Возможно вообще просто утечка по шине управления первой кнопкой (это вторая ножка на микросхеме D3 получается) Конденсатор C30, к примеру, пробит
Автор:  Dmitry 65 [ 21 апр 2024, 15:16 ]
Заголовок сообщения:  Re: Подскажите микросхему
А зачем вообще нужен сейчас этот селектор. Или имеются все эти устройства которые будут использоваться, или просто нужна аутентичность?
Автор:  Evgeniy811 [ 21 апр 2024, 15:43 ]
Заголовок сообщения:  Re: Подскажите микросхему
Dmitry 65 писал(а):
просто нужна аутентичность?
Лично я сомневаюсь что все входы использоваться будут, но (как я понял) чел чисто для себя аппарат восстанавливает и хочет чтобы все работало.

Не исключаю также что он таким образом хочет вникнуть в работу устройства и за это ему огромный респект и уважуха- таких в наше время мало (обычно всем готовое решение подавай).
Автор:  Dmitry 65 [ 21 апр 2024, 16:12 ]
Заголовок сообщения:  Re: Подскажите микросхему
На аппаратах даж первого и высшего классов такого селектора и в помине не было. Ставили обычные переключатели или галетники. Ничего лишнего в сигнал не вносилось. Чем проще тем надёжней. ИМХО.
Автор:  Evgeniy811 [ 21 апр 2024, 16:15 ]
Заголовок сообщения:  Re: Подскажите микросхему
Ну да, что -то редкое. Я когда-то пересекался с нечто подобным, но это было давно. Признаться сейчас самому интересно стало.
