У данного радиотелефона по словам клиента имелось три дефекта. 1) Сильные помехи исходящие из разговорного динамика трубки, на шумы не влияло подключена телефонная линия или нет. 2) Тихий входящий звонок. 3) Не долго держит батарея трубки.
1) Разбираем, меняем конденсаторы в цепи питания и передатчика.
Вложение:
IMAG0025.jpg [ 1.61 МБ | Просмотров: 1486 ]
2) Разбираем трубку, откручиваем два винта, и проходим по кругу отщелкивая защелки, их две, по бокам.
Вложение:
IMAG0014.jpg [ 1.61 МБ | Просмотров: 1486 ]
Вложение:
IMAG0016.jpg [ 1.53 МБ | Просмотров: 1486 ]
Звуковым оповещателем служит зуммер, его нужно сменить.
Вложение:
IMAG0016.jpg [ 1.53 МБ | Просмотров: 1486 ]
Взять можно с материнской платы kc-1201 у него как раз нужное сопротивление 20Ом. Меняем.
Вложение:
IMAG0018.jpg [ 987.8 КБ | Просмотров: 1486 ]
У kc-1201 есть не достаток, он выше родного, и крышка трубки может не закрыться плотно, поэтому придется или убирать прокладку с канала или срезать чуток канал, тогда прокладку убирать не придется.
Вложение:
IMAG0021.jpg [ 1.04 МБ | Просмотров: 1486 ]
Обязательно нужно прочистить решетку звукового канала. Перед тем как менять зуммер, нужно убедится, что решетка чистая, но к данному ремонту это не относится, так как причина именно в зуммере, но решетку я прочистил.
Вложение:
IMAG0022.jpg [ 769.79 КБ | Просмотров: 1486 ]
Вложение:
IMAG0023.jpg [ 770.55 КБ | Просмотров: 1485 ]
3) Ну здесь все просто, батареи потеряли емкость. Заменил на аккумулятор от сотового телефона.
Родные батареи.
Вложение:
IMAG0028.jpg [ 955.73 КБ | Просмотров: 1486 ]

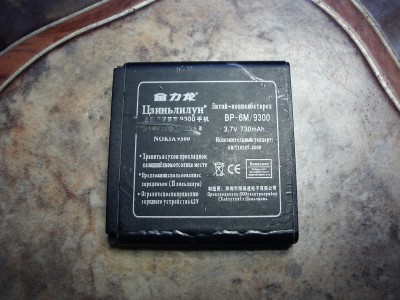

Претендент от какого то Китайского телефона.
Вложение:
IMAG0002 (2).jpg [ 1.04 МБ | Просмотров: 1486 ]
Корпус аккумулятора слегка больше чем нужно, значит разбираем корпус и , отрезаем провода от родных батарей и не перегревая площадок аккумулятора припаиваем провода.
Вложение:
IMAG0003 (2).jpg [ 1.03 МБ | Просмотров: 1486 ]
Вложение:
IMAG0005 (2).jpg [ 778.8 КБ | Просмотров: 1486 ]
К счастью у этого аккумулятора есть контроллер заряда, так, что перезаряда не будет.
Вложение:
IMAG0004 (2).jpg [ 931.92 КБ | Просмотров: 1486 ]
Можно перемотать изолентой, а далее поместить в трубку.
Вложение:
IMAG0001 (3).jpg [ 1.02 МБ | Просмотров: 1486 ]
